جب خودکار آلات کو انتہائی محدود جگہوں پر چھوٹے اجزاء کو ہینڈل کرنا چاہیے،مختصر قسم کے ویکیوم سکشن کپ ZP2-MUسےکوماایک کمپیکٹ اور عملی ویکیوم گرپنگ حل فراہم کریں۔ پیڈ کے قطر φ2 سے φ15 ملی میٹر تک، ایک کم پروفائل ڈھانچہ، متعدد مواد کے انتخاب، اور لچکدار بڑھتے ہوئے کنفیگریشنز کے ساتھ، ZP2-MU سیریز کو درست طریقے سے ہینڈلنگ ایپلی کیشنز کے لیے ڈیزائن کیا گیا ہے جہاں روایتی سکشن کپ بہت بڑے یا پوزیشن میں مشکل ہو سکتے ہیں۔
مختصر قسم کے ویکیوم سکشن کپز ZP2-MU کمپیکٹ فلیٹ قسم کے ویکیوم پیڈ ہیں جو چھوٹے، ہلکے وزن اور درست ورک پیس کے لیے تیار کیے گئے ہیں۔ ان کا خلائی بچت کا ڈھانچہ انہیں خاص طور پر گھنے ترتیب والے آٹومیشن آلات کے لیے موزوں بناتا ہے، جب کہ مواد کے اختیارات جیسے NBR، سلیکون ربڑ، urethane ربڑ، FKM، conductive NBR، اور conductive سلیکون ربڑ انجینئرز کو آپریٹنگ حالات کے مطابق حل منتخب کرنے کی اجازت دیتے ہیں۔ یہ سلسلہ φ2, φ3.5, φ4, φ5, φ6, φ8, φ10, اور φ15 mm کے پیڈ ڈائی میٹرز کو سپورٹ کرتا ہے، جو اسے الیکٹرانکس، سیمی کنڈکٹر، درستگی اسمبلی، پیکیجنگ، اور دیگر خودکار ہینڈلنگ ایپلی کیشنز کے لیے موزوں بناتا ہے۔
مندرجات کا جدول
- مختصر قسم کے ویکیوم سکشن کپ ZP2-MU کیا ہیں؟
- کومپیکٹ ڈیزائن آٹومیشن میں کیوں اہمیت رکھتا ہے؟
- ZP2-MU کی اہم خصوصیات کیا ہیں؟
- خریداروں کو کن وضاحتوں پر غور کرنا چاہئے؟
- مختلف پیڈ مواد کارکردگی کو کیسے متاثر کرتے ہیں؟
- ZP2-MU ویکیوم سکشن کپ کہاں استعمال کیے جا سکتے ہیں؟
- انجینئرز کو صحیح ماڈل کا انتخاب کیسے کرنا چاہئے؟
- وہ خودکار نظاموں کو کیا فوائد لا سکتے ہیں؟
- مختصر قسم کے ویکیوم سکشن کپ کے بارے میں اکثر پوچھے گئے سوالات ZP2-MU
- اپنے اگلے آٹومیشن پروجیکٹ کے لیے ZP2-MU پر کیوں غور کریں؟

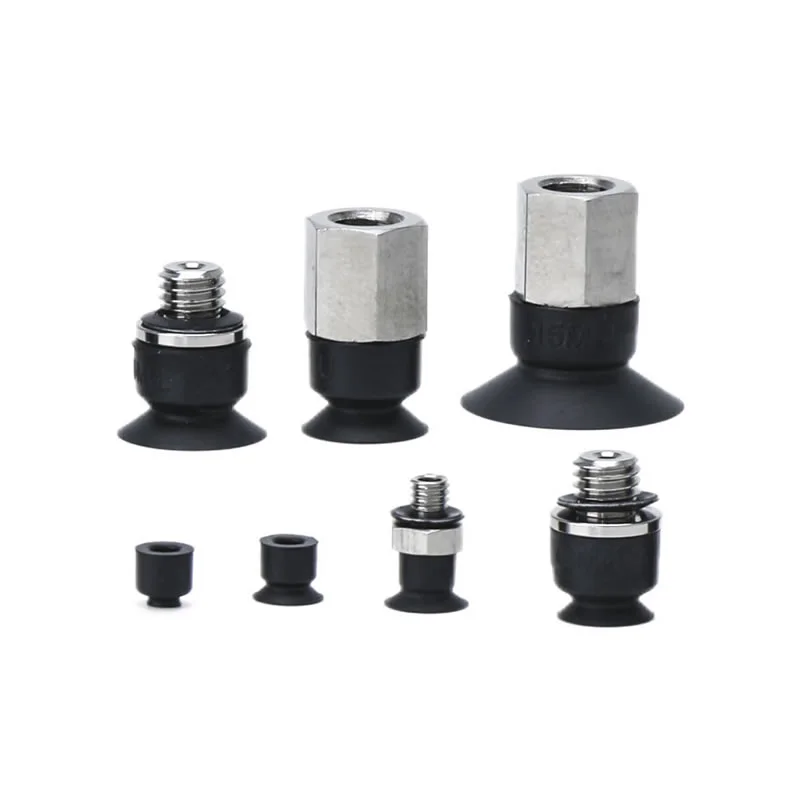

مختصر قسم کے ویکیوم سکشن کپ ZP2-MU کیا ہیں؟
مختصر قسم کے ویکیوم سکشن کپ ZP2-MU ZP2 سیریز کے اندر فلیٹ قسم کے ویکیوم پیڈ ہیں، خاص طور پر ان ایپلی کیشنز کے لیے ڈیزائن کیے گئے ہیں جن میں کمپیکٹ ڈائمینشنز اور قابل اعتماد جذب کی ضرورت ہوتی ہے۔ مصنوعات کی وضاحتوں کے مطابق، دستیاب پیڈ کا قطر φ2 mm سے φ15 mm تک ہے، جس سے سکشن کپ بہت چھوٹے ورک پیس کو ایڈجسٹ کر سکتے ہیں۔
کم پروفائل کنفیگریشن خاص طور پر اس وقت قیمتی ہوتی ہے جب انسٹالیشن کی دستیاب اونچائی محدود ہو۔ ایک بڑی عمودی اسمبلی کی ضرورت کے بجائے، مختصر ڈھانچہ ویکیوم پیڈ کو ورک پیس کے قریب رکھنے کی اجازت دیتا ہے۔ اس سے سازوسامان کے ڈیزائنرز کو زیادہ کمپیکٹ گریپرز بنانے اور چھوٹے اجزاء کی رسائی کو بہتر بنانے میں مدد مل سکتی ہے۔
فلیٹ رابطے کی سطح مناسب ورک پیس کے ساتھ قریبی رابطے کی بھی حمایت کرتی ہے۔ درست طریقے سے چننے اور جگہ کی کارروائیوں میں، مستحکم رابطے کو برقرار رکھنا ضروری ہے کیونکہ ضرورت سے زیادہ حرکت، خرابی، یا متضاد پوزیشننگ نیچے کی طرف اسمبلی کی درستگی کو متاثر کر سکتی ہے۔
اضافی معلومات کے لیے، خریدار کوما کا جائزہ لے سکتے ہیں۔مختصر قسم کے ویکیوم سکشن کپز ZP2-MU پروڈکٹ کا صفحہتفصیلی ماڈل کی معلومات اور ترتیب ترتیب دینے کے لیے۔
کومپیکٹ ڈیزائن آٹومیشن میں کیوں اہمیت رکھتا ہے؟
جدید آٹومیشن کا سامان تیزی سے کمپیکٹ ہوتا جا رہا ہے۔ روبوٹ، لکیری ایکچیوٹرز، اسمبلی سٹیشن، اور درست طریقے سے ہینڈلنگ سسٹم کو اکثر ایک محدود کام کرنے والے لفافے کے اندر متعدد آپریشن کرنے کی ضرورت ہوتی ہے۔ اس طرح کے ماحول میں، ہر نیومیٹک اجزاء کے طول و عرض مجموعی مکینیکل ڈیزائن کو متاثر کر سکتے ہیں۔
ایک مختصر ویکیوم سکشن کپ کئی عملی فوائد فراہم کر سکتا ہے:
- تنصیب کی اونچائی میں کمی:کم پروفائل کی تعمیر محدود عمودی جگہوں کے لیے موزوں ہے۔
- بہتر رسائی:چھوٹے پیڈ گھنے اجزاء کی ترتیب کے اندر واقع ورک پیس تک پہنچ سکتے ہیں۔
- کومپیکٹ گرپر ڈیزائن:ایک سے زیادہ چھوٹے سکشن پوائنٹس کو ایک محدود علاقے میں ضم کیا جا سکتا ہے۔
- صحت سے متعلق ہینڈلنگ:چھوٹے پیڈ ڈایا میٹر چھوٹے ورک پیس کی سطحوں سے زیادہ مؤثر طریقے سے مل سکتے ہیں۔
- لچکدار سامان انضمام:مختلف انلیٹ اور تھریڈ کنفیگریشن نیومیٹک سسٹم کے ڈیزائن کو آسان بناتے ہیں۔
یہ خصوصیات کمپیکٹ ویکیوم پیڈز کو خاص طور پر تیز رفتار اور اعلی کثافت والے خودکار پروڈکشن آلات تیار کرنے والے مینوفیکچررز کے لیے موزوں بناتی ہیں۔
ZP2-MU کی اہم خصوصیات کیا ہیں؟
ویکیوم سکشن کپ کی کارکردگی اس کے قطر سے زیادہ پر منحصر ہے۔ انجینئرز کو اس کے پروفائل، مواد، کنکشن کا طریقہ، ورک پیس کی خصوصیات، اور آپریٹنگ ماحول پر بھی غور کرنا چاہیے۔
1. الٹرا کمپیکٹ پیڈ سائز
ZP2-MU ماڈلز φ2, φ3.5, φ4, φ5, φ6, φ8, φ10, اور φ15 mm سائز میں دستیاب ہیں۔ یہ وسیع انتخاب سیریز کو مائیکرو اجزاء اور ہلکے وزن والے حصوں کے لیے موزوں بناتا ہے۔
2. فلیٹ رابطہ ڈھانچہ
MU کنفیگریشن فلیٹ پیڈ ڈیزائن کا استعمال کرتی ہے۔ یہ ڈھانچہ مناسب شکل والے ورک پیس کے ساتھ مستحکم رابطے کے لیے ہے اور بار بار چننے اور جگہ کے چکر کے دوران مسلسل جذب کو برقرار رکھنے میں مدد کر سکتا ہے۔
3. ایک سے زیادہ مواد کے اختیارات
صارف درجہ حرارت، کیمیائی نمائش، پہننے، اور الیکٹرو اسٹاٹک ضروریات کے مطابق ربڑ کے مختلف مواد کا انتخاب کر سکتے ہیں۔ یہ پروڈکٹ فیملی کو سنگل میٹریل ویکیوم پیڈ سے زیادہ قابل موافق بناتا ہے۔
4. ایک سے زیادہ بڑھتے ہوئے کنفیگریشنز
سیریز کنکشن کے اختیارات کو سپورٹ کرتی ہے جس میں A3 بیرونی تھریڈز اور مختلف پیڈ سائزز کے لیے H5 یا B5 کنفیگریشنز شامل ہیں۔ عمودی ویکیوم انلیٹ انتظامات ZP2-T کنفیگریشن کے ذریعے بھی دستیاب ہیں۔
5. حساس ایپلی کیشنز کے لیے سازگار اختیارات
جب جامد بجلی کا کنٹرول ضروری ہو تو کنڈکٹو این بی آر اور کنڈیکٹو سلیکون ربڑ کے اختیارات کا انتخاب کیا جا سکتا ہے۔ یہ خاص طور پر الیکٹرانکس اور سیمی کنڈکٹر مینوفیکچرنگ ماحول سے متعلق ہے۔
خریداروں کو کن وضاحتوں پر غور کرنا چاہئے؟
ویکیوم سکشن کپ کا انتخاب صرف سب سے چھوٹے دستیاب ماڈل کو منتخب کرنے کے بجائے اصل ورک پیس اور مشین کی ترتیب سے شروع ہونا چاہیے۔ آٹومیشن پروجیکٹ کے لیے ZP2-MU کا جائزہ لیتے وقت درج ذیل تصریحات اہم ہیں۔
| تفصیلات | دستیاب اختیارات / معلومات | کیوں یہ اہمیت رکھتا ہے۔ |
|---|---|---|
| پیڈ کی قسم | MU فلیٹ کی قسم | مناسب سطحوں کے ساتھ کمپیکٹ اور مستحکم رابطے کی حمایت کرتا ہے۔ |
| پیڈ قطر | φ2، φ3.5، φ4، φ5، φ6، φ8، φ10، φ15 ملی میٹر | پیڈ کو چھوٹے ورک پیس کے طول و عرض سے ملانے کی اجازت دیتا ہے۔ |
| مواد | این بی آر، سلیکون، یوریتھین، ایف کے ایم، کنڈکٹیو این بی آر، کنڈیکٹو سلیکون | درجہ حرارت، کیمیکل، پہننے، اور جامد کنٹرول کی ضروریات کے مطابق موافقت کی اجازت دیتا ہے۔ |
| کنکشن | A3، H5، B5 ماڈل پر منحصر ہے۔ | مختلف نیومیٹک لے آؤٹ کے ساتھ انضمام کی حمایت کرتا ہے۔ |
| ساخت | مختصر / کم پروفائل | مفید جہاں تنصیب کی اونچائی محدود ہے۔ |
| عام ورک پیس | چھوٹے اور ہلکے اجزاء | صحت سے متعلق پک اینڈ پلیس آپریشنز کے لیے موزوں ہے۔ |
مختلف پیڈ مواد کارکردگی کو کیسے متاثر کرتے ہیں؟
ویکیوم پیڈ کی وضاحت کرتے وقت مواد کا انتخاب سب سے اہم فیصلوں میں سے ایک ہے۔ مختلف مواد درجہ حرارت کی مزاحمت، کیمیائی مزاحمت، کھرچنے کے خلاف مزاحمت، اور خصوصی صنعتی ماحول کے لیے موزوں ہونے کی مختلف سطحوں کی نمائش کرتے ہیں۔
| مواد | عام درجہ حرارت کی حد | مناسب ایپلی کیشنز |
|---|---|---|
| این بی آر | 0 ° C سے 120 ° C | عام صنعتی کام، دھاتی پلیٹیں، وینیر اور نالیدار بورڈ |
| سلیکون ربڑ | -30 ° C سے 200 ° C | سیمی کنڈکٹر ہینڈلنگ، پتلی ورک پیس اور کھانے سے متعلق سامان |
| یوریتھین ربڑ | 0 ° C سے 60 ° C | نالیدار بورڈ، لوہے کی پلیٹ اور وینیر کی عمومی ہینڈلنگ |
| ایف کے ایم | 0 ° C سے 250 ° C | کیمیائی سے متعلق ایپلی کیشنز اور مطالبہ درجہ حرارت کے ماحول |
| کنڈکٹیو این بی آر | 0°C سے 100°C | سیمی کنڈکٹر ایپلی کیشنز کو جامد بجلی کے کنٹرول کی ضرورت ہوتی ہے۔ |
| کوندکٹاوی سلیکون ۔ | -10 ° C سے 200 ° C | الیکٹرو اسٹاٹک خدشات کے ساتھ سیمی کنڈکٹر اور الیکٹرانکس ایپلی کیشنز |
اصل مواد کا انتخاب ہمیشہ مکمل آپریٹنگ ماحول پر مبنی ہونا چاہیے، بشمول ورک پیس کی سطح، درجہ حرارت، کیمیکل، ویکیوم حالات، اور مطلوبہ سروس لائف۔
ZP2-MU ویکیوم سکشن کپ کہاں استعمال کیے جا سکتے ہیں؟
ZP2-MU کی چھوٹی جہتیں اور مواد کی لچک سیریز کو خاص طور پر درست آٹومیشن سے متعلق بناتی ہے۔
الیکٹرانکس اور سیمی کنڈکٹر مینوفیکچرنگ
چھوٹے الیکٹرانک اجزاء کو احتیاط سے ہینڈلنگ کی ضرورت ہوتی ہے کیونکہ ضرورت سے زیادہ مکینیکل قوت یا الیکٹرو سٹیٹک ڈسچارج حساس مصنوعات کو نقصان پہنچا سکتا ہے۔ کنڈکٹو سلیکون اور کنڈکٹیو این بی آر آپشنز کو اس لیے ایپلی کیشنز کے لیے سمجھا جا سکتا ہے جہاں جامد کنٹرول آلات کے ڈیزائن کا حصہ ہے۔
صحت سے متعلق اسمبلی
خودکار اسمبلی کے نظام اکثر چھوٹے پلاسٹک، دھات یا الیکٹرانک حصوں میں ہیرا پھیری کرتے ہیں۔ ایک کومپیکٹ سکشن کپ ملحقہ اجزاء میں مداخلت کیے بغیر ہاتھ کے اختتامی ٹولنگ کو ورک پیس تک پہنچنے میں مدد کر سکتا ہے۔
پیکیجنگ آٹومیشن
ویکیوم گرپنگ ٹیکنالوجی کا استعمال کرتے ہوئے ہلکے وزن کے پیکیجنگ اجزاء اور چھوٹی مصنوعات کو منتقل کیا جا سکتا ہے۔ ایک سے زیادہ چھوٹے سکشن کپ کو بھی اپنی مرضی کے مطابق گرفت کرنے والا پیٹرن بنانے کے لیے ترتیب دیا جا سکتا ہے۔
مائیکرو اجزاء کو سنبھالنا
جب ورک پیس سائز میں صرف چند ملی میٹر ہوتے ہیں، تو ایک بڑا سکشن پیڈ ایک موثر رابطہ ایریا فراہم نہیں کرسکتا ہے۔ ZP2-MU کی φ2–φ15 ملی میٹر رینج جزو سے گرفت کے نقطہ کو ملانے کے لیے مزید اختیارات پیش کرتی ہے۔
انجینئرز کو صحیح ماڈل کا انتخاب کیسے کرنا چاہئے؟
ایک منظم انتخاب کا عمل انضمام کے مسائل کو کم کر سکتا ہے اور ویکیوم گرفت کی وشوسنییتا کو بہتر بنا سکتا ہے۔
- دستیاب رابطے کے علاقے کی پیمائش کریں۔ایک پیڈ قطر کا انتخاب کریں جو مطلوبہ گرفت کی سطح پر محفوظ طریقے سے فٹ بیٹھتا ہو۔
- تنصیب کی جگہ کی جانچ کریں۔تصدیق کریں کہ مختصر قسم کا ڈھانچہ اور منتخب کنکشن کنفیگریشن گرپر کے لیے فٹ ہے۔
- ورک پیس کے مواد کا اندازہ کریں۔سطح کی ساخت، سختی، پوروسیٹی، اور صفائی ویکیوم کی کارکردگی کو متاثر کر سکتی ہے۔
- مناسب ربڑ کا مواد منتخب کریں۔درجہ حرارت، کیمیکل، رگڑ، اور جامد بجلی پر غور کریں۔
- ویکیوم کنکشن کی تصدیق کریں۔A3، H5، B5، یا قابل اطلاق اڈاپٹر کنفیگریشن کو نیومیٹک سسٹم کے ساتھ ملا دیں۔
- مکمل اسمبلی کی جانچ کریں۔اصل آپریٹنگ حالات کے تحت جذب استحکام، سائیکل کا وقت، پوزیشننگ کی درستگی، اور رہائی کے رویے کی تصدیق کریں۔
یہ نقطہ نظر خاص طور پر ان خریداروں کے لیے مفید ہے جو چین کے مینوفیکچرر یا سپلائر کو تلاش کر رہے ہیں جو حسب ضرورت نیومیٹک اجزاء کی ضروریات کو پورا کرنے کے قابل ہو۔
وہ خودکار نظاموں کو کیا فوائد لا سکتے ہیں؟
مشین بنانے والوں کے لیے، ایک کمپیکٹ ویکیوم پیڈ کی قدر صرف اس کا چھوٹا سائز نہیں ہے۔ اس کا اصل فائدہ یہ ہے کہ کمپیکٹ پن مجموعی آٹومیشن سسٹم میں کس طرح حصہ ڈالتا ہے۔
- خلائی کارکردگی:مختصر تعمیر سے انجینئرز کو تنصیب کے محدود علاقوں میں کام کرنے میں مدد ملتی ہے۔
- اجزاء کی مطابقت:ایک سے زیادہ پیڈ سائز مختلف چھوٹے workpieces کو ایڈجسٹ.
- مواد کی لچک:ربڑ کے کئی انتخاب مختلف صنعتی ماحول کی حمایت کرتے ہیں۔
- درستگی پر مبنی ہینڈلنگ:چھوٹی رابطہ سطحیں مائیکرو اجزاء کے لیے بہتر طور پر موزوں ہو سکتی ہیں۔
- جامد کنٹرول کے اختیارات:کنڈکٹیو مواد الیکٹرانکس اور سیمی کنڈکٹر ایپلی کیشنز کے لیے دستیاب ہیں۔
- انضمام کی لچک:مختلف انلیٹ اور تھریڈ کنفیگریشن سامان کے ڈیزائن کو آسان بنا سکتے ہیں۔
- بلک پیداوار کی مستقل مزاجی:متعدد سکشن کپ استعمال کرنے والے خودکار نظاموں کے لیے، دوبارہ قابل گرفت کارکردگی کے لیے جہتی مستقل مزاجی اہم ہے۔
مختصر قسم کے ویکیوم سکشن کپ کے بارے میں اکثر پوچھے گئے سوالات ZP2-MU
ZP2 سیریز میں MU کا کیا مطلب ہے؟
MU ZP2 سیریز کے اندر فلیٹ، مختصر قسم کی ترتیب کی نشاندہی کرتا ہے۔ یہ چھوٹے اور ہلکے وزن والے ورک پیس کی کمپیکٹ تنصیب اور درستگی سے نمٹنے کے لیے ڈیزائن کیا گیا ہے۔
ZP2-MU کے لیے کون سے سائز دستیاب ہیں؟
دستیاب پیڈ قطروں میں φ2، φ3.5، φ4، φ5، φ6، φ8، φ10، اور φ15 ملی میٹر شامل ہیں۔ مناسب سائز کو ورک پیس کے طول و عرض اور قابل استعمال رابطے کے علاقے کے مطابق منتخب کیا جانا چاہئے۔
سیمی کنڈکٹر ایپلی کیشنز کے لیے کون سا مواد موزوں ہے؟
سلیکون ربڑ کو سیمی کنڈکٹر سے متعلقہ ایپلی کیشنز کے لیے درج کیا جاتا ہے، جب کہ جامد بجلی کے کنٹرول کی ضرورت ہونے پر کنڈکٹیو NBR اور کنڈیکٹیو سلیکون ربڑ دستیاب ہوتے ہیں۔ حتمی انتخاب کو مخصوص عمل کے ماحول پر غور کرنا چاہئے۔
کیا ZP2-MU محدود تنصیب کی جگہوں پر استعمال کیا جا سکتا ہے؟
جی ہاں اس کا مختصر اور کم پروفائل ڈھانچہ خاص طور پر ان ایپلی کیشنز کے لیے ہے جہاں تنصیب کی اونچائی محدود ہے۔
کیا سکشن کپ اپنی مرضی کے مطابق کیا جا سکتا ہے؟
منتخب کنفیگریشنز کو اپنی مرضی کے مطابق بنایا جا سکتا ہے۔ خریداروں کو ورک پیس، مطلوبہ پیڈ قطر، مواد، بڑھتے ہوئے کنفیگریشن، ویکیوم انلیٹ سمت، اور آپریٹنگ ماحول کے بارے میں معلومات فراہم کرنی چاہئیں تاکہ مناسب ترتیب کا جائزہ لیا جا سکے۔
اپنے اگلے آٹومیشن پروجیکٹ کے لیے ZP2-MU پر کیوں غور کریں؟
مختصر قسم کے ویکیوم سکشن کپ ZP2-MU کومپیکٹ کنسٹرکشن، چھوٹے پیڈ ڈائی میٹرز، لچکدار مواد کے انتخاب، اور ایک سے زیادہ بڑھتے ہوئے آپشنز کو درست ویکیوم ہینڈلنگ کے لیے عملی حل میں ملاتے ہیں۔ سیمی کنڈکٹر اور الیکٹرانکس کی پیداوار سے لے کر درست اسمبلی اور پیکیجنگ آٹومیشن تک، یہ سلسلہ مشین ڈیزائنرز کو چھوٹے ورک پیسز اور تنصیب کی محدود جگہوں کے چیلنجوں سے نمٹنے میں مدد کر سکتا ہے۔
اگر آپ خودکار آلات کے لیے کومپیکٹ ویکیوم سکشن کپ حاصل کر رہے ہیں، مختلف پیڈ مواد کا جائزہ لے رہے ہیں، یا حسب ضرورت نیومیٹک گرپنگ سلوشن تیار کر رہے ہیں،کوماآپ کی درخواست کی ضروریات کے مطابق ایک مناسب ZP2-MU کنفیگریشن کی شناخت میں آپ کی مدد کر سکتا ہے۔ ماڈل کے انتخاب، بڑی تعداد میں خریداری، حسب ضرورت حل، یا تکنیکی سوالات کے لیے،ہم سے رابطہ کریںاپنے پروجیکٹ پر بحث کرنے اور اپنے آٹومیشن سسٹم کے لیے صحیح ویکیوم سکشن کپ حل تلاش کرنے کے لیے۔
