How to choose the right suction cup material for my workpiece surface?

Selecting the correct material is critical for grip and longevity. For high-temperature or oily metal surfaces, we recommend NBR (Nitrile) rubber due to its excellent oil resistance and heat resistance. For electronic components or PCBs, we offer Anti-Static (ESD) Silicone to prevent electrostatic damage. For general smooth surfaces like glass or plastic, standard Silicone or Polyurethane provides the best adhesion and abrasion resistance. Commaelec supports custom material formulations to match your specific environmental needs.

How do your suction cups handle uneven, curved, or porous surfaces?

Our engineering solutions are designed for challenging surfaces. We offer Ball Joint (swivel) mountings (like the ZP2-J series) that compensate for angular misalignment up to 15°-30°, ensuring full sealing contact on uneven workpieces. For porous materials (like cardboard or foam), we recommend using our Oval vacuum suction cups or adjusting the vacuum flow with our vacuum generators to maintain stable pressure and prevent workpiece deformation.

Can your vacuum cups reliably handle ultra-small or delicate electronic components?

Absolutely. Our ZP3 Compact Series is specifically engineered for the electronics industry, featuring diameters ranging from 1.5mm to 16mm. We also provide special Nozzle Vacuum Suction Cups (ZP2) with openings as small as 0.8mm for picking micro-lenses and chips. Combined with our integrated buffer springs, they ensure gentle yet precise handling, preventing scratches or breakage during high-speed pick-and-place operations.

چین میں ہائی رگڈیٹی ویکیوم سکشن کپ ZP2 بنانے والا

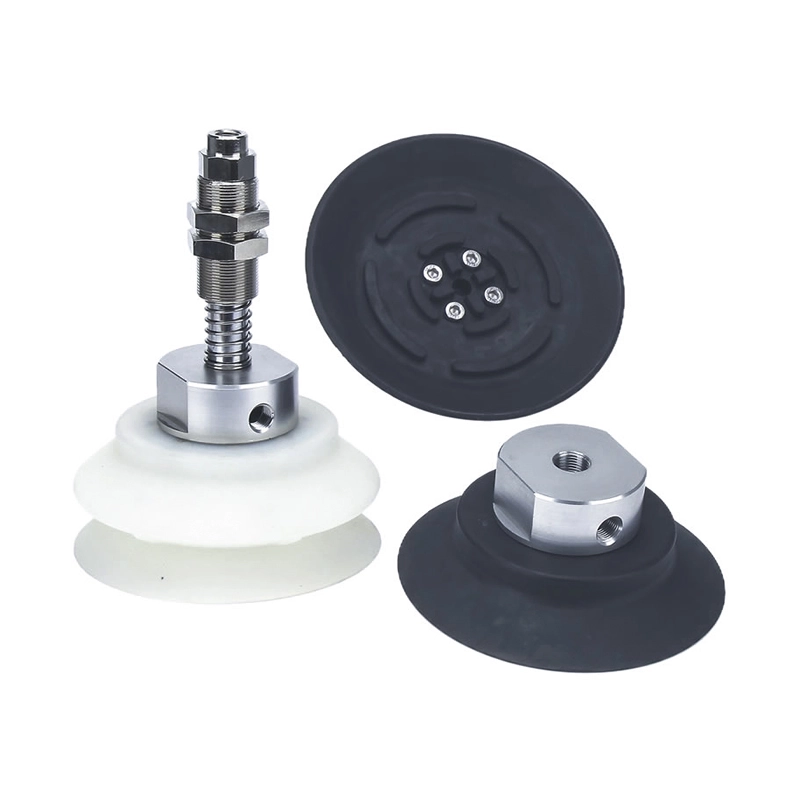

ہائی رگڈیٹی ویکیوم سکشن کپ ZP2

ایک پریمیئر چائنا مینوفیکچرر کے طور پر، ہماری فیکٹری ہیوی ڈیوٹی کاموں کے لیے اپنی مرضی کے مطابق ہائی ریگیڈیٹی ویکیوم سکشن کپ ZP2 (Ø150-250mm) پیش کرتی ہے۔ مائل سطحوں اور NBR/سلیکون/اینٹی سٹیٹک آپشنز کے لیے جھولے کے ڈیزائن کی خصوصیت کے ساتھ، یہ سپلائر-براہ راست ٹول مستحکم جذب اور اثر کو کم کرنے کو یقینی بناتا ہے۔

سوال

کیا سائز دستیاب ہیں؟

Commaelec High Rigidity Vacuum Suction Cups ZP2 معیاری قطروں میں دستیاب ہیں: φ40, φ50, φ63, φ80, φ100, اور φ125۔
چھوٹے سائز: ہلکے یا صحت سے متعلق حصوں کے لیے موزوں ہے۔
بڑے سائز: ہیوی ڈیوٹی ہینڈلنگ کے لیے مضبوط سکشن فراہم کریں۔
Commaelec فیکٹری باقاعدہ اسٹاک رکھتی ہے اور مخصوص پروجیکٹس کے لیے حسب ضرورت سائز کو بھی سپورٹ کرتی ہے۔

انہیں کب تبدیل کیا جانا چاہئے؟

تبدیلی کی سفارش کی جاتی ہے جب:
ہونٹ پہننے، دراڑیں، یا اخترتی کو ظاہر کرتا ہے۔
سکشن فورس غیر مستحکم ہو جاتی ہے یا کم ہو جاتی ہے۔
آپریشن کے دوران بار بار ہوا کا اخراج ہوتا ہے۔
ہائی سائیکل آٹومیشن میں، باقاعدہ معائنہ ضروری ہے۔ Commaelec سروس کی زندگی کو بڑھانے کے لیے اعلیٰ معیار کے مواد (NBR، سلیکون، PU، وغیرہ) استعمال کرتا ہے، لیکن بروقت تبدیلی حفاظت اور کارکردگی کو یقینی بناتی ہے۔

کیا وہ بفر کے ساتھ کام کرتے ہیں؟

جی ہاں ہائی رگڈیٹی ویکیوم سکشن کپ ZP2 کو بفرنگ (کشن والے) ماونٹس سے لیس کیا جا سکتا ہے۔
ورک پیس کے ساتھ رابطے کے دوران اثر کو کم کرتا ہے۔
نازک سطحوں جیسے شیشے یا لیپت مواد کی حفاظت کرتا ہے۔
خودکار نظاموں میں پوزیشننگ کی درستگی کو بہتر بناتا ہے۔
Commaelec لچکدار انضمام کے لیے ہم آہنگ بفر بریکٹ اور اڈاپٹر فراہم کرتا ہے۔

عام ایپلی کیشنز کیا ہیں؟

یہ سکشن کپ بڑے پیمانے پر استعمال ہوتے ہیں:
روبوٹک اسلحہ اور خودکار پروڈکشن لائنز
دھاتی چادروں، شیشے کے پینلز اور بھاری اجزاء کو سنبھالنا
ناہموار یا قدرے مائل سطحیں جہاں مستحکم گرفت کی ضرورت ہوتی ہے۔
لتیم بیٹری اور الیکٹرانکس کی صنعتیں (سٹینلیس سٹیل کے لوازمات کے ساتھ)

I. بنیادی طاقتیں۔

ویکیوم سکشن چار بنیادی فوائد کے ساتھ صنعتی آٹومیشن میں "لچکدار گرفت" کے لیے ایک بنیادی حل ہے: غیر نقصان دہ گرفت، ملٹی میٹریل/بے قاعدہ ورک پیس کے لیے موافقت، صاف اور ماحولیاتی تحفظ، اور لچکدار آپریشن۔ اسے ورک پیس کی صنعت کی مختلف خصوصیات (پتلی/موٹی، صحت سے متعلق/موٹے، سینیٹری/معیاری) کے مطابق ڈھالا جا سکتا ہے۔

II صنعت کی طرف سے ایپلی کیشنز کو نکالنا

A. طب اور طبی صنعت

A.1: بنیادی ضروریات:صاف اور آلودگی سے پاک (FDA/GMP کے مطابق)، نرم اور غیر نقصان دہ، اور کراس آلودگی سے بچاؤ

A.2 کلیدی منظرنامے:

1. دواسازی کی پیکیجنگ: منشیات کی بوتل / فارماسیوٹیکل پلیٹ / انفیوژن بیگ اٹھاؤ (فوڈ گریڈ سلیکون سکشن کپ، کوئی ذرہ بہایا نہیں)

2. میڈیکل ڈیوائس اسمبلی: جراحی کے آلات/طبی کیتھیٹرز/ مصنوعی اعضاء سے نمٹنے کے ٹکڑے (سایڈست منفی دباؤ، اخترتی سے تحفظ)

3. حیاتیاتی لیبارٹری: پیٹری ڈش/سینٹری فیوج ٹیوب/ریجنٹ کارڈ کی منتقلی (کیمیائی مزاحم، جراثیم سے پاک ہم آہنگ)

B. الیکٹرانکس اور سیمی کنڈکٹر انڈسٹری

B.1 بنیادی تقاضے:مخالف جامد (10⁶-10¹¹Ω)، درست پوزیشننگ (غلطی ≤0.01mm)، سکریچ مزاحمت

B.2 کلیدی منظرنامے:

1. چپ/سیمک کنڈکٹر: ویفر ہینڈلنگ، چپ پیکیجنگ (غیر محفوظ سیرامک/اینٹی سٹیٹک سلیکون سکشن کپ، پھٹنے سے بچنے کے لیے یکساں منفی دباؤ)

2. پی سی بی/اجزاء: لچکدار پی سی بی، مائیکرو اجزاء (0402 ریزسٹرس) سطح پر لگے ہوئے (پتلے سلیکون/جیل/مائیکرو سکشن کپ جو جھریوں/پھاڑ کو روکنے کے لیے)

3. ڈسپلے: LCD/OLED پینل، ٹچ گلاس گریب (اعلی شفاف مواد، کوئی داغ اور خروںچ نہیں)

C. آٹوموبائل اور آٹو پارٹس کی صنعت

C.1 بنیادی تقاضے:بڑا سکشن (سنگل سکشن ڈسک ≥500N)، کثیر تصریح موافقت (دھاتی/پلاسٹک/گلاس)، غیر پرچی

C.2 کلیدی منظرنامے:

4. باڈی مینوفیکچرنگ: اسٹیل پلیٹ / ڈور فریم ہینڈلنگ ویلڈنگ (بڑے قطر کا ربڑ / ملٹی سکشن کپ سرنی، اینٹی سلپ ساخت)

5. گلاس / اندرونی: ونڈ اسکرین کی تنصیب، چمڑے کی سیٹ کی سطح کی منتقلی (درجہ حرارت مزاحم سلیکون / سپنج سکشن کپ، اخترتی تحفظ)

6. حصے: انجن سلنڈر باڈی / گیئر باکس ہاؤسنگ گریب (ویکیوم + مکینیکل لاک، اینٹی فال)

D. خوراک اور پیکیجنگ انڈسٹری

D.1 بنیادی تقاضے:فوڈ گریڈ میٹریل (ایف ڈی اے مصدقہ)، صاف کرنے میں آسان، کچلنے والا مزاحم

D.2 کلیدی منظرنامے:

1. کھانے کی ہینڈلنگ: سینکا ہوا سامان / تازہ گوشت / پھلوں کی چھانٹی (کم سکشن سپنج سکشن کپ، بو کے بغیر اور دھونے میں آسان)

2. پیکیجنگ آٹومیشن: پیکیجنگ بیگ کھولنا، جراثیم سے پاک کارٹن مولڈنگ (جامد خاتمہ/ملٹی پوائنٹ سکشن، پتلی/سخت پیکیجنگ کے لیے موزوں)

E. لاجسٹک اور گودام کی صنعت

E.1 بنیادی تقاضے:موثر موافقت (سامان کی متعدد وضاحتیں)، مستحکم دباؤ، مخالف زوال

E.2 کلیدی منظرنامے:

1. کارٹن ہینڈلنگ: ای کامرس کارٹن چھانٹنا (سایڈست سکشن اری، ویکیوم پریشر)

2. پلیٹ/رول: ووڈ بورڈ/پلاسٹک فلم رول ٹرانسفر (لمبی پٹی/کنولر سکشن کپ، آفسیٹ کو روکنے کے لیے یکساں جذب)

F. نئی توانائی اور خصوصی صنعتیں۔

F.1 نئی توانائی (لتیم بیٹری/پی وی):

1. لیتھیم بیٹری پلیٹ (اینٹی سٹیٹک پورس سکشن کپ، اینٹی ڈسٹ)، فوٹو وولٹک گلاس (بڑا سکشن سلیکون سکشن کپ، کوئی سکریچ نہیں)

F.2 پرنٹنگ اور کاغذ

1. کاغذ/مطبوعہ مادے کی گرفت (جاذب کاغذی مواد، پھاڑنے اور سیاہی کی آلودگی کو روکنے کے لیے ہلکا سا منفی دباؤ)

III بنیادی موافقت کی منطق کا خلاصہ

ورک پیس کی خصوصیات	پائپیٹ موافقت کا پروگرام	متعلقہ صنعت کے منظرنامے۔
پتلی / نازک / صحت سے متعلق	سلیکون/سیرامک مواد، مائیکرو نیگیٹو پریشر، مائیکرو سکشن نوزل	الیکٹرانک سیمی کنڈکٹرز، فارماسیوٹیکل
بھاری اشیاء/بڑے سائز	ربڑ کا مواد، بڑے قطر کا سکشن کپ، ملٹی سکشن کپ سرنی	آٹوموبائل، لاجسٹکس پینل
صحت/آلودگی کی روک تھام	فوڈ/میڈیکل گریڈ سلیکون، صاف کرنے میں آسان ڈھانچہ	دوا، کھانا
نرم / فاسد سطحیں۔	سپنج مواد، deformable سکشن کپ	کار کے اندرونی حصے، کھانا
اینٹی سٹیٹک ضروریات	اینٹی سٹیٹک سلیکون، آئن ونڈ اسسٹڈ	الیکٹرانک سیمی کنڈکٹر

	②پیڈ قطر ③ پیڈ کی قسم(ملی میٹر)		150	200	250
	②پیڈ قطر ③ پیڈ کی قسم(ملی میٹر)		ø150	ø200	ø250
	ایچ ٹی	پسلی کے ساتھ پتلا فلیٹ	●	●	●
	ایچ بی	بیلو ٹائپ	●	-	-
⑦ویکیوم انلیٹ	بی 16	M16 x1.5	●	●	-
⑦ویکیوم انلیٹ	بی 18	M18 x1.5	●	●	●

⑥بفر اسٹروک
20	20 ملی میٹر
50	50 ملی میٹر

بفر اسٹروک (ملی میٹر)	بہار کی رد عمل کی قوت[N]
	0 اسٹروک پر	مکمل اسٹروک پر
20	14.7	29.4
50	15.6

				øA	øB	øC	øD	P	Y
ماڈل	②Pad dia.	③ پیڈ کی قسم	④ پیڈ مواد
ZP2	150	ایچ ٹی	این ایس	150	155	20	103	33	7
	200			200	205	13	140	36	13

ماڈل	②Pad dia.	③ پیڈ کی قسم	④ پیڈ مواد
ZP2	250	ایچ ٹی	این ایس

ہائی رگڈیٹی ویکیوم سکشن کپ ZP2

ہائی رگڈیٹی ویکیوم سکشن کپ ZP2

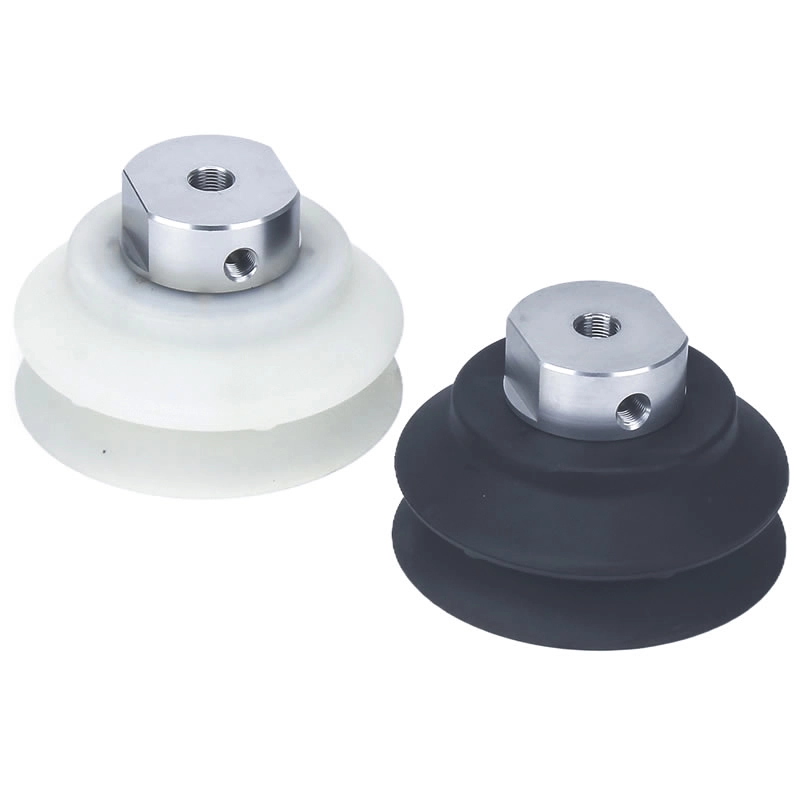

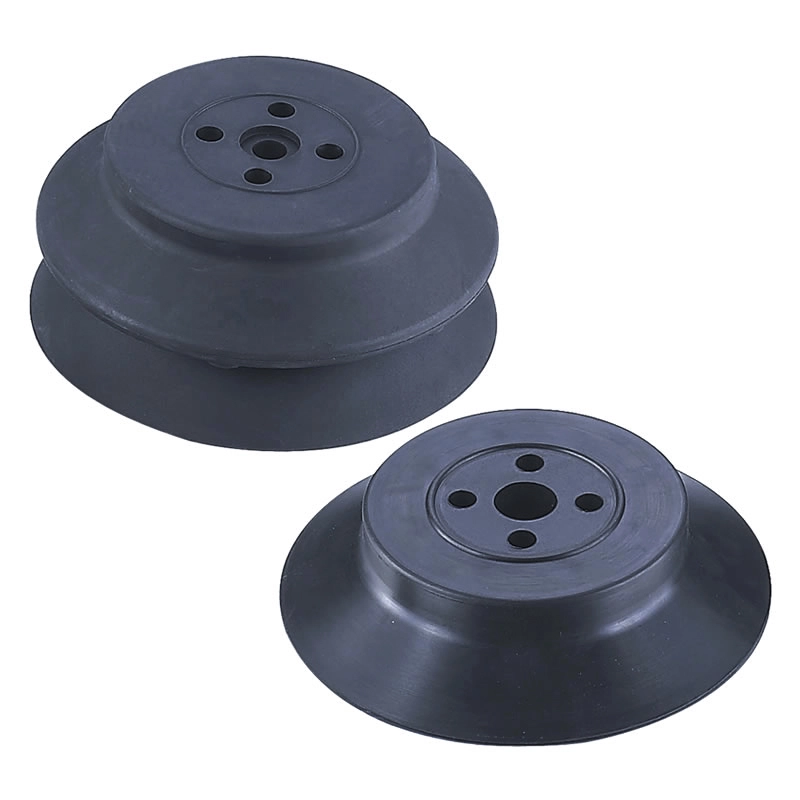

ZP2 سیریز ہیوی ڈیوٹی پیڈ یونٹ

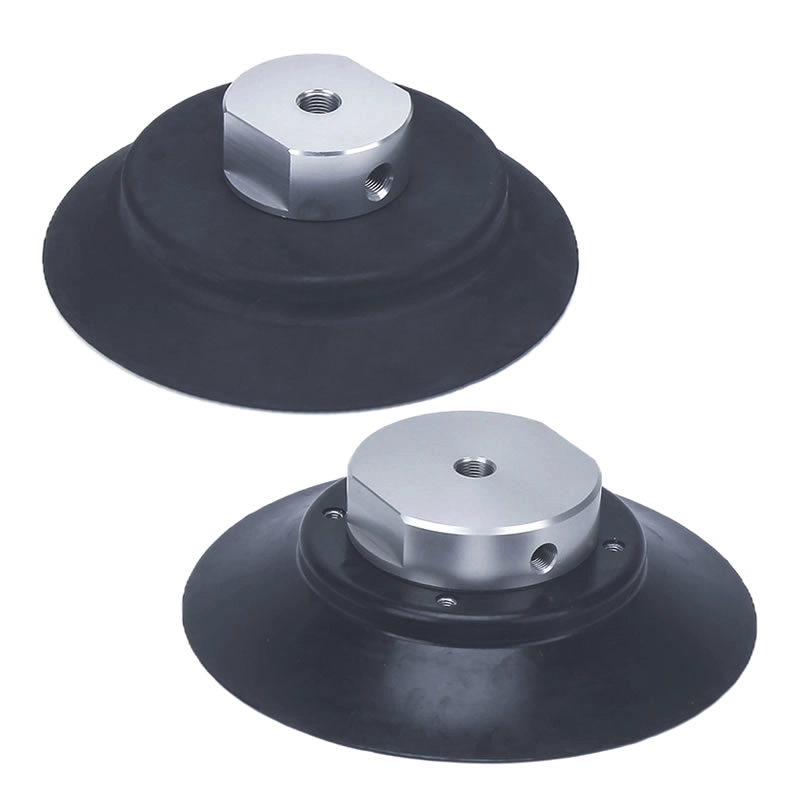

اڈاپٹر ویکیوم پیڈ کے ساتھ ZP2-T سیریز ہیوی ڈیوٹی

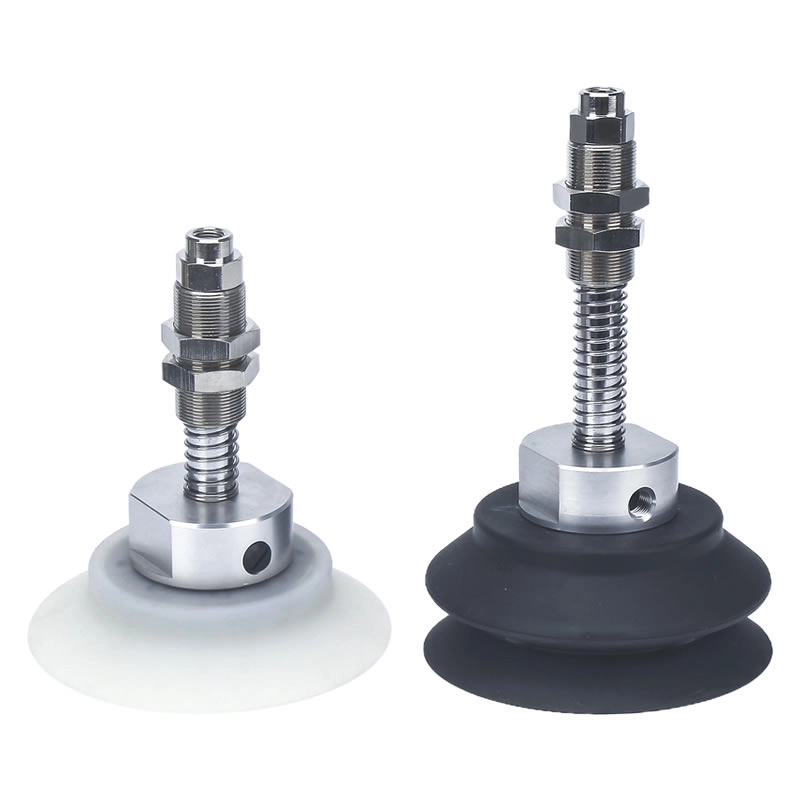

ZP2-T سیریز ہیوی ڈیوٹی بفر ویکیوم پیڈ کے ساتھ

سوال

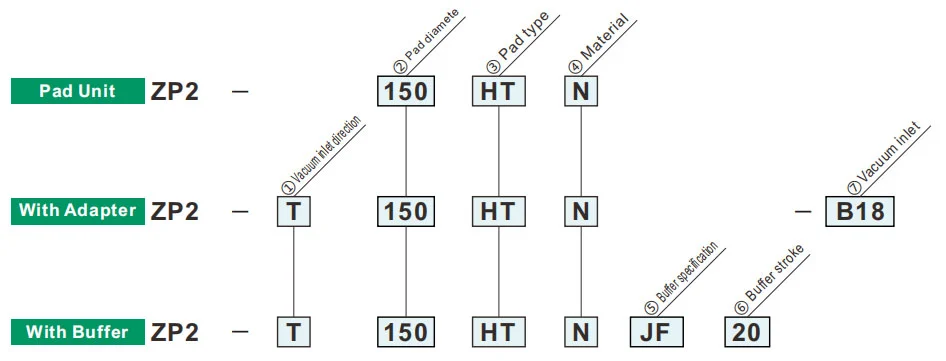

آرڈر کرنے کا طریقہ

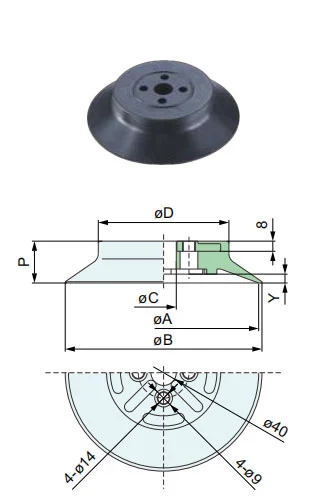

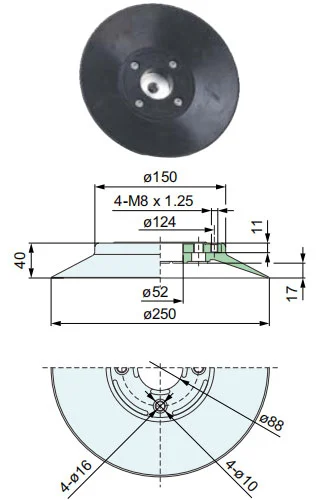

طول و عرض (ملی میٹر)

پیڈ مواد اور خصوصیات

مختلف صنعتی شعبوں میں نیومیٹک اجزاء (ویکیوم سکشن کپ) کی درخواست کا خاکہ

①ویکیوم انلیٹ سمت
T	عمودی

⑤بفر کی تفصیلات
جے ایف	گھومنے والا (اسٹیل، بشنگ کے ساتھ)
