How to choose the right suction cup material for my workpiece surface?

Selecting the correct material is critical for grip and longevity. For high-temperature or oily metal surfaces, we recommend NBR (Nitrile) rubber due to its excellent oil resistance and heat resistance. For electronic components or PCBs, we offer Anti-Static (ESD) Silicone to prevent electrostatic damage. For general smooth surfaces like glass or plastic, standard Silicone or Polyurethane provides the best adhesion and abrasion resistance. Commaelec supports custom material formulations to match your specific environmental needs.

How do your suction cups handle uneven, curved, or porous surfaces?

Our engineering solutions are designed for challenging surfaces. We offer Ball Joint (swivel) mountings (like the ZP2-J series) that compensate for angular misalignment up to 15°-30°, ensuring full sealing contact on uneven workpieces. For porous materials (like cardboard or foam), we recommend using our Oval vacuum suction cups or adjusting the vacuum flow with our vacuum generators to maintain stable pressure and prevent workpiece deformation.

Can your vacuum cups reliably handle ultra-small or delicate electronic components?

Absolutely. Our ZP3 Compact Series is specifically engineered for the electronics industry, featuring diameters ranging from 1.5mm to 16mm. We also provide special Nozzle Vacuum Suction Cups (ZP2) with openings as small as 0.8mm for picking micro-lenses and chips. Combined with our integrated buffer springs, they ensure gentle yet precise handling, preventing scratches or breakage during high-speed pick-and-place operations.

چائنا ایڈوانسڈ شارٹ ٹائپ ویکیوم سکشن کپ ZP2-MU بلک سپلائر

مختصر قسم کے ویکیوم سکشن کپ ZP2-MU

چین کے معروف صنعت کار کے طور پر، ہماری فیکٹری اپنی مرضی کے مطابق مختصر قسم کے ویکیوم سکشن کپ ZP2-MU (ø2-15mm) پیش کرتی ہے۔ تنگ جگہوں اور اینٹی سٹیٹک سلیکون کے لیے کم پروفائل کی خاصیت۔ درآمد شدہ سلیکون، این بی آر، اور اینٹی سٹیٹک مواد کو استعمال کرتے ہوئے، تمام سٹینلیس سٹیل کے اجزاء کے ساتھ مل کر، یہ پروڈکٹ لیتھیم بیٹری اور سیمی کنڈکٹر صنعتوں میں استعمال کے لیے موزوں ہے۔

اکثر پوچھے گئے سوالات

ZP2 میں "MU" قسم کیا ہے؟

"MU" قسم ZP2 سیریز کے اندر ایک منی، الٹرا کمپیکٹ (مائیکرو) ڈیزائن سے مراد ہے۔
درست طریقے سے ہینڈلنگ کے لیے بہت چھوٹے قطر (φ2–φ15)
تنگ تنصیب کی جگہوں کے لیے کم پروفائل کا ڈھانچہ
ہلکے وزن والے، چھوٹے سائز کے ورک پیس کے لیے آپٹمائزڈ
Commaelec مستحکم جہتی درستگی کے ساتھ مختصر قسم کے ویکیوم سکشن کپ ZP2-MU تیار کرتا ہے، جو کہ اعلیٰ درستگی کے نظام میں مسلسل کارکردگی کو یقینی بناتا ہے۔

ZP2-MU کے اہم فوائد کیا ہیں؟

کومپیکٹ سائز: گھنے لے آؤٹ اور محدود جگہ کے لیے مثالی۔
مستحکم جذب: فلیٹ ڈیزائن چھوٹے حصوں پر قابل اعتماد سگ ماہی کو یقینی بناتا ہے۔
صحت سے متعلق ہینڈلنگ: پک اینڈ پلیس کے دوران اخترتی کو کم کرتا ہے۔
مواد کی لچک: NBR، سلیکون، اور مخالف جامد اختیارات دستیاب ہیں۔
اعلی مستقل مزاجی: Commaelec کی کنٹرول شدہ پیداوار بلک استعمال میں یکساں معیار کو یقینی بناتی ہے۔

درخواستیں کیا ہیں؟

الیکٹرانکس انڈسٹری: چپس، چھوٹے اجزاء، پی سی بی ہینڈلنگ (مخالف جامد اختیارات دستیاب)
صحت سے متعلق اسمبلی لائنیں: چھوٹے پلاسٹک یا دھاتی حصے
پیکیجنگ آٹومیشن: ہلکے وزن کی اشیاء اور تیز سائیکل آپریشن
مائیکرو اجزاء کو سنبھالنا: جہاں جگہ اور درستگی اہم ہے۔

I. بنیادی طاقتیں۔

ویکیوم سکشن چار بنیادی فوائد کے ساتھ صنعتی آٹومیشن میں "لچکدار گرفت" کے لیے ایک بنیادی حل ہے: غیر نقصان دہ گرفت، ملٹی میٹریل/بے قاعدہ ورک پیس کے لیے موافقت، صاف اور ماحولیاتی تحفظ، اور لچکدار آپریشن۔ اسے ورک پیس کی صنعت کی مختلف خصوصیات (پتلی/موٹی، صحت سے متعلق/موٹے، سینیٹری/معیاری) کے مطابق ڈھالا جا سکتا ہے۔

II صنعت کی طرف سے ایپلی کیشنز کو نکالنا

A. طب اور طبی صنعت

A.1: بنیادی ضروریات:صاف اور آلودگی سے پاک (FDA/GMP کے مطابق)، نرم اور غیر نقصان دہ، اور کراس آلودگی سے بچاؤ

A.2 کلیدی منظرنامے:

1. دواسازی کی پیکیجنگ: منشیات کی بوتل / فارماسیوٹیکل پلیٹ / انفیوژن بیگ اٹھاؤ (فوڈ گریڈ سلیکون سکشن کپ، کوئی ذرہ بہایا نہیں)

2. میڈیکل ڈیوائس اسمبلی: جراحی کے آلات/طبی کیتھیٹرز/ مصنوعی اعضاء سے نمٹنے کے ٹکڑے (سایڈست منفی دباؤ، اخترتی سے تحفظ)

3. حیاتیاتی لیبارٹری: پیٹری ڈش/سینٹری فیوج ٹیوب/ریجنٹ کارڈ کی منتقلی (کیمیائی مزاحم، جراثیم سے پاک ہم آہنگ)

B. الیکٹرانکس اور سیمی کنڈکٹر انڈسٹری

B.1 بنیادی تقاضے:مخالف جامد (10⁶-10¹¹Ω)، درست پوزیشننگ (غلطی ≤0.01mm)، سکریچ مزاحمت

B.2 کلیدی منظرنامے:

1. چپ/سیمک کنڈکٹر: ویفر ہینڈلنگ، چپ پیکیجنگ (غیر محفوظ سیرامک/اینٹی سٹیٹک سلیکون سکشن کپ، پھٹنے سے بچنے کے لیے یکساں منفی دباؤ)

2. پی سی بی/اجزاء: لچکدار پی سی بی، مائیکرو اجزاء (0402 ریزسٹرس) سطح پر لگے ہوئے (پتلے سلیکون/جیل/مائیکرو سکشن کپ جو جھریوں/پھاڑ کو روکنے کے لیے)

3. ڈسپلے: LCD/OLED پینل، ٹچ گلاس گریب (اعلی شفاف مواد، کوئی داغ اور خروںچ نہیں)

C. آٹوموبائل اور آٹو پارٹس کی صنعت

C.1 بنیادی تقاضے:بڑا سکشن (سنگل سکشن ڈسک ≥500N)، کثیر تصریح موافقت (دھاتی/پلاسٹک/گلاس)، غیر پرچی

C.2 کلیدی منظرنامے:

4. باڈی مینوفیکچرنگ: اسٹیل پلیٹ / ڈور فریم ہینڈلنگ ویلڈنگ (بڑے قطر کا ربڑ / ملٹی سکشن کپ سرنی، اینٹی سلپ ساخت)

5. گلاس / اندرونی: ونڈ اسکرین کی تنصیب، چمڑے کی سیٹ کی سطح کی منتقلی (درجہ حرارت مزاحم سلیکون / سپنج سکشن کپ، اخترتی تحفظ)

6. حصے: انجن سلنڈر باڈی / گیئر باکس ہاؤسنگ گریب (ویکیوم + مکینیکل لاک، اینٹی فال)

D. خوراک اور پیکیجنگ انڈسٹری

D.1 بنیادی تقاضے:فوڈ گریڈ میٹریل (ایف ڈی اے مصدقہ)، صاف کرنے میں آسان، کچلنے والا مزاحم

D.2 کلیدی منظرنامے:

1. کھانے کی ہینڈلنگ: سینکا ہوا سامان / تازہ گوشت / پھلوں کی چھانٹی (کم سکشن سپنج سکشن کپ، بو کے بغیر اور دھونے میں آسان)

2. پیکیجنگ آٹومیشن: پیکیجنگ بیگ کھولنا، جراثیم سے پاک کارٹن مولڈنگ (جامد خاتمہ/ملٹی پوائنٹ سکشن، پتلی/سخت پیکیجنگ کے لیے موزوں)

E. لاجسٹک اور گودام کی صنعت

E.1 بنیادی تقاضے:موثر موافقت (سامان کی متعدد وضاحتیں)، مستحکم دباؤ، مخالف زوال

E.2 کلیدی منظرنامے:

1. کارٹن ہینڈلنگ: ای کامرس کارٹن چھانٹنا (سایڈست سکشن اری، ویکیوم پریشر)

2. پلیٹ/رول: ووڈ بورڈ/پلاسٹک فلم رول ٹرانسفر (لمبی پٹی/کنولر سکشن کپ، آفسیٹ کو روکنے کے لیے یکساں جذب)

F. نئی توانائی اور خصوصی صنعتیں۔

F.1 نئی توانائی (لتیم بیٹری/پی وی):

1. لیتھیم بیٹری پلیٹ (اینٹی سٹیٹک پورس سکشن کپ، اینٹی ڈسٹ)، فوٹو وولٹک گلاس (بڑا سکشن سلیکون سکشن کپ، کوئی سکریچ نہیں)

F.2 پرنٹنگ اور کاغذ

1. کاغذ/مطبوعہ مادے کی گرفت (جاذب کاغذی مواد، پھاڑنے اور سیاہی کی آلودگی کو روکنے کے لیے ہلکا سا منفی دباؤ)

III بنیادی موافقت کی منطق کا خلاصہ

ورک پیس کی خصوصیات	پائپیٹ موافقت کا پروگرام	متعلقہ صنعت کے منظرنامے۔
پتلی / نازک / صحت سے متعلق	سلیکون/سیرامک مواد، مائیکرو نیگیٹو پریشر، مائیکرو سکشن نوزل	الیکٹرانک سیمی کنڈکٹرز، فارماسیوٹیکل
بھاری اشیاء/بڑے سائز	ربڑ کا مواد، بڑے قطر کا سکشن کپ، ملٹی سکشن کپ سرنی	آٹوموبائل، لاجسٹکس پینل
صحت/آلودگی کی روک تھام	فوڈ/میڈیکل گریڈ سلیکون، صاف کرنے میں آسان ڈھانچہ	دوا، کھانا
نرم / فاسد سطحیں۔	سپنج مواد، deformable سکشن کپ	کار کے اندرونی حصے، کھانا
اینٹی سٹیٹک ضروریات	اینٹی سٹیٹک سلیکون، آئن ونڈ اسسٹڈ	الیکٹرانک سیمی کنڈکٹر

⑤ ویکیوم انلیٹ ② پیڈ قطر (ملی میٹر)		B02	B035	B04	B05	B06	B08	بی 10	بی 15
⑤ ویکیوم انلیٹ ② پیڈ قطر (ملی میٹر)		ø2	ø3.5	ø4	ø5	ø6	ø8	ø10	ø15
A3	M3x0.5 (مرد)	●	●	●	●	—	—	—	—
H5	M5x0.8 (مرد)	—	—	—	—	●	●	●	●
B5	M5x0.8 (خواتین)	—	—	—	—	●	●	●	●

④ مواد
N	این بی آر
S	سلیکون ربڑ
U	یوریتھین ربڑ
F	ایف کے ایم
جی این	کنڈکٹیو این بی آر
جی ایس	کوندکٹاوی سلیکون ربڑ ۔

ماڈل				øA	øB	øC	D	øE	øF	øG	H	Y
	② پیڈ دیا	③ پیڈ قسم	④ پیڈ مواد
ZP2	B02	ایم یو	N S U F جی این جی ایس	2	2.4	4	4	1	3	2	2.5	0.5
	B035			3.5	3.8
	B04			4	4.8			1.4				0.8
	B05			5	5.8
	B06			6	6.7	7.5	6.5	2	6	4	4	0.8
	B08			8	8.8	8	7					1.2
	بی 10			10	10.6
	بی 15			15	15.6	9	8					2

ماڈل						øA	øB	C	D	اڈاپٹر
	① ویکیوم inlet سمت	② پیڈ دیا	③ پیڈ قسم	④ پیڈ مواد	⑤ ویکیوم inlet
ZP2	T	B02	ایم یو	N S U F جی این جی ایس	A3	2	2.4	—	—	ZP2A-M01P
		B035				3.5	3.8
		B04				4	4.8
		B05				5	5.8
		B06			H5	6	6.7	11.5	8	ZP2A-M02P
		B08				8	8.8	12	8.5
		بی 10				10	10.6
		بی 15				15	15.6	13	9.5

ماڈل						øA	øB	C	D	اڈاپٹر
	① ویکیوم inletdirection	② پیڈ دیا	③ پیڈ قسم	④ پیڈ مواد	⑤ ویکیوم inlet
ZP2	T	B06	ایم یو	N S U F جی این جی ایس	B5	6	6.7	14.5	6.5	ZP2A-M04
		B08				8	8.8	15	7
		بی 10				10	10.6
		بی 15				15	15.6	16	8

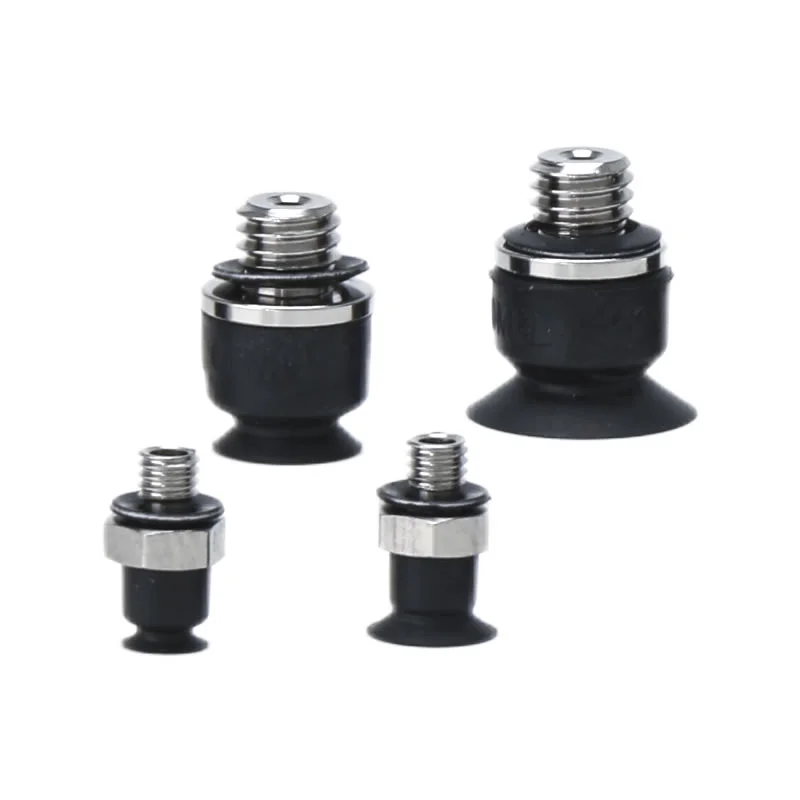

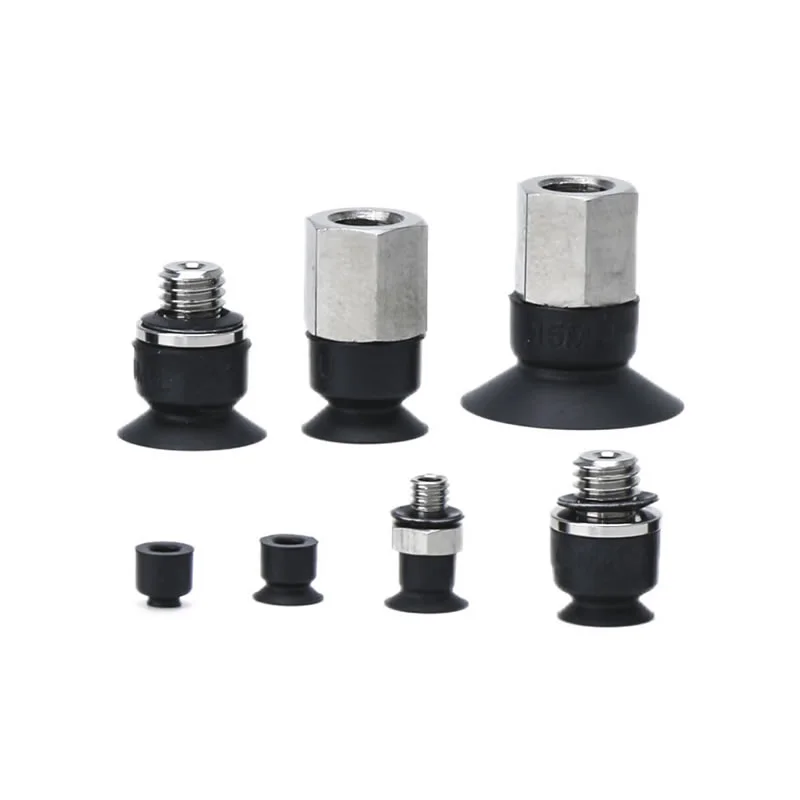

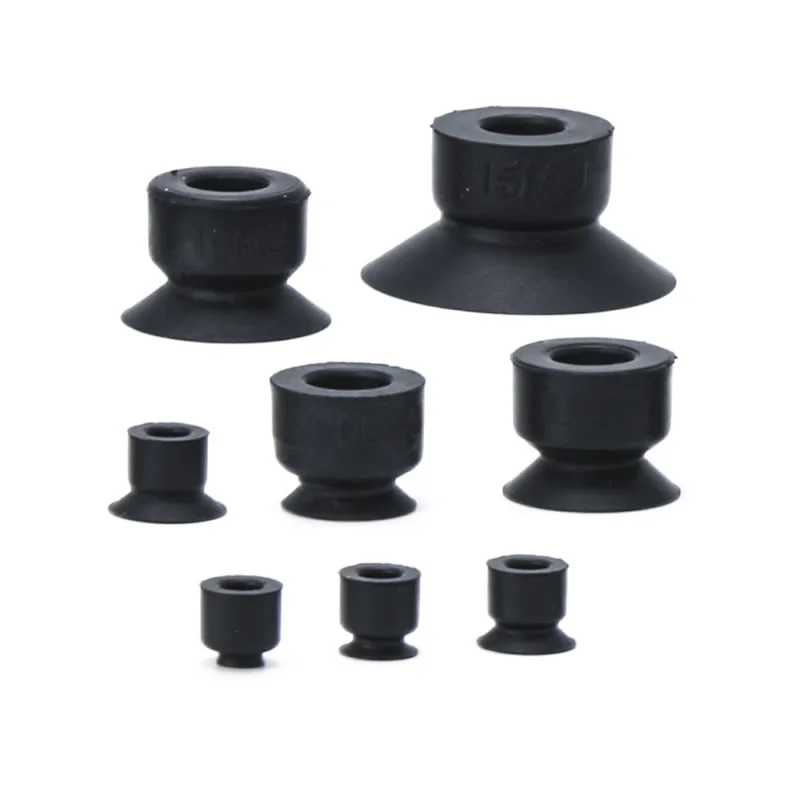

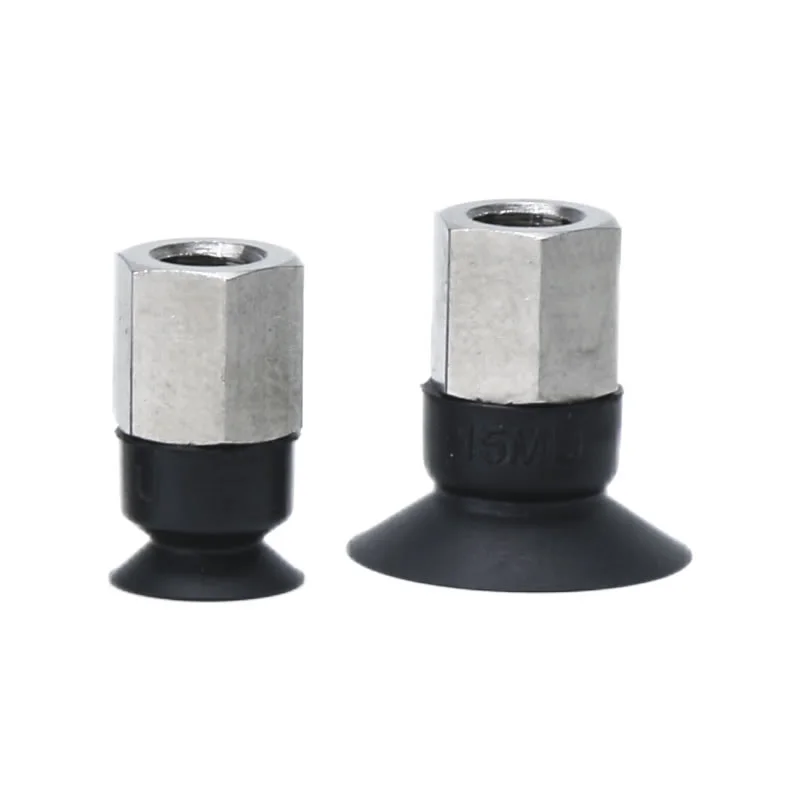

مختصر قسم کے ویکیوم سکشن کپ ZP2-MU

مختصر قسم کے ویکیوم سکشن کپز ZP2-EU

ZP2 سیریز مختصر قسم کا ویکیوم پیڈ یونٹ

اڈاپٹر مختصر قسم کے ویکیوم پیڈ کے ساتھ ZP2-T سیریز

مصنوعات کی خصوصیات:

تفصیلات:

مواد:

کنکشن کے اختیارات:

اکثر پوچھے گئے سوالات

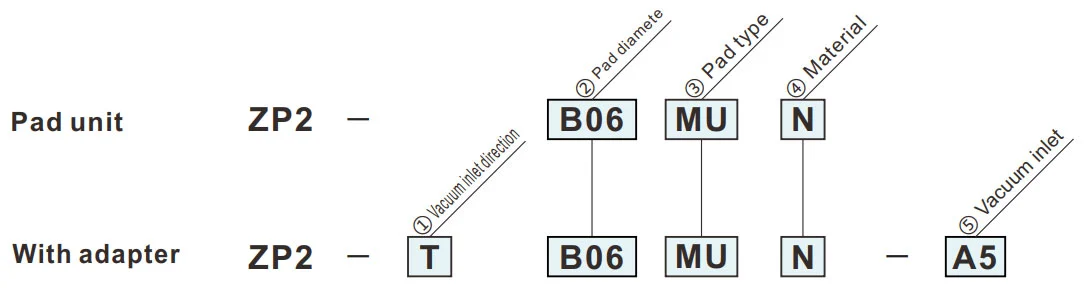

آرڈر کرنے کا طریقہ

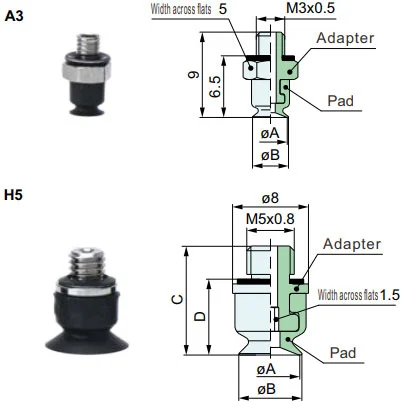

طول و عرض (ملی میٹر)

پیڈ مواد اور خصوصیات

مختلف صنعتی شعبوں میں نیومیٹک اجزاء (ویکیوم سکشن کپ) کی درخواست کا خاکہ

①ویکیوم انلیٹ سمت
T	عمودی
