ویکیوم سکشن چار بنیادی فوائد کے ساتھ صنعتی آٹومیشن میں "لچکدار گرفت" کے لیے ایک بنیادی حل ہے: غیر نقصان دہ گرفت، ملٹی میٹریل/بے قاعدہ ورک پیس کے لیے موافقت، صاف اور ماحولیاتی تحفظ، اور لچکدار آپریشن۔ اسے ورک پیس کی صنعت کی مختلف خصوصیات (پتلی/موٹی، صحت سے متعلق/موٹے، سینیٹری/معیاری) کے مطابق ڈھالا جا سکتا ہے۔

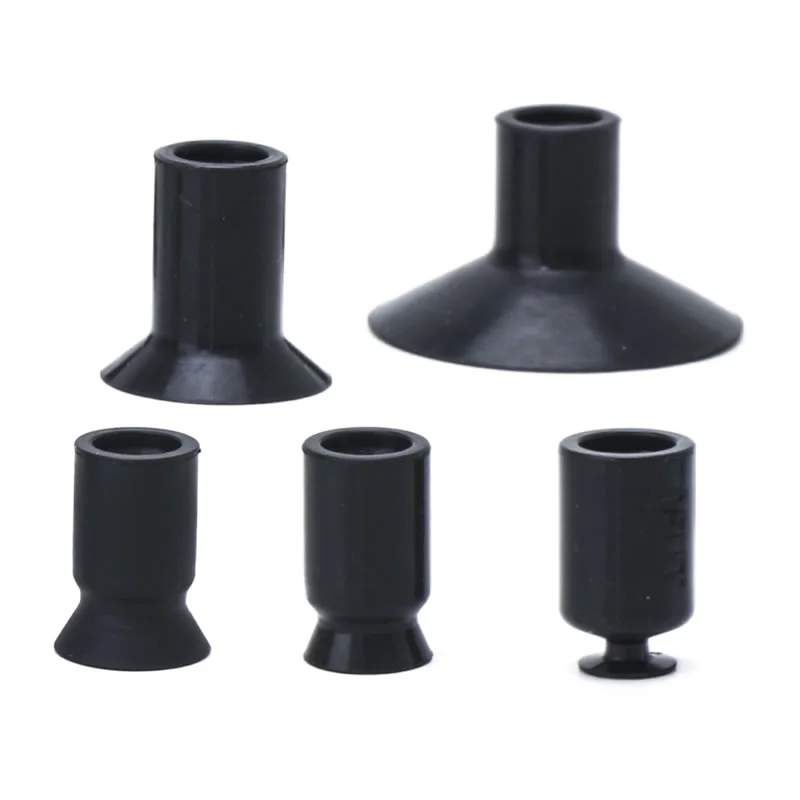

کومپیکٹ ویکیوم سکشن کپ ZP2
ایک پیشہ ور چائنا مینوفیکچرر کے طور پر، ہماری فیکٹری اپنی مرضی کے مطابق کمپیکٹ ویکیوم سکشن کپ ZP2 (ø6-8) پیش کرتی ہے جس میں پسلیوں کی مضبوطی زیادہ بوجھ برداشت کرنے اور اخترتی کی مزاحمت کے لیے ہے۔ ہم ZP2 پتلی UT سیریز (ø5-20) کو ایک پتلی اسکرٹ کے ساتھ بھی فراہم کرتے ہیں تاکہ نازک مواد کو جھریوں سے پاک ہینڈل کیا جاسکے۔ ہم الیکٹرانکس اور لیتھیم بیٹری لائنوں کے لیے اینٹی سٹیٹک اور سٹینلیس سٹیل کے اختیارات کا ذخیرہ کرتے ہیں۔
کلک کریں اور انتخاب شروع کریں۔
》پروڈکٹ کی معلومات پر واپس جائیں۔
کومپیکٹ ویکیوم سکشن کپ ZP2
ZP2 سیریز کومپیکٹ ویکیوم پیڈ یونٹ

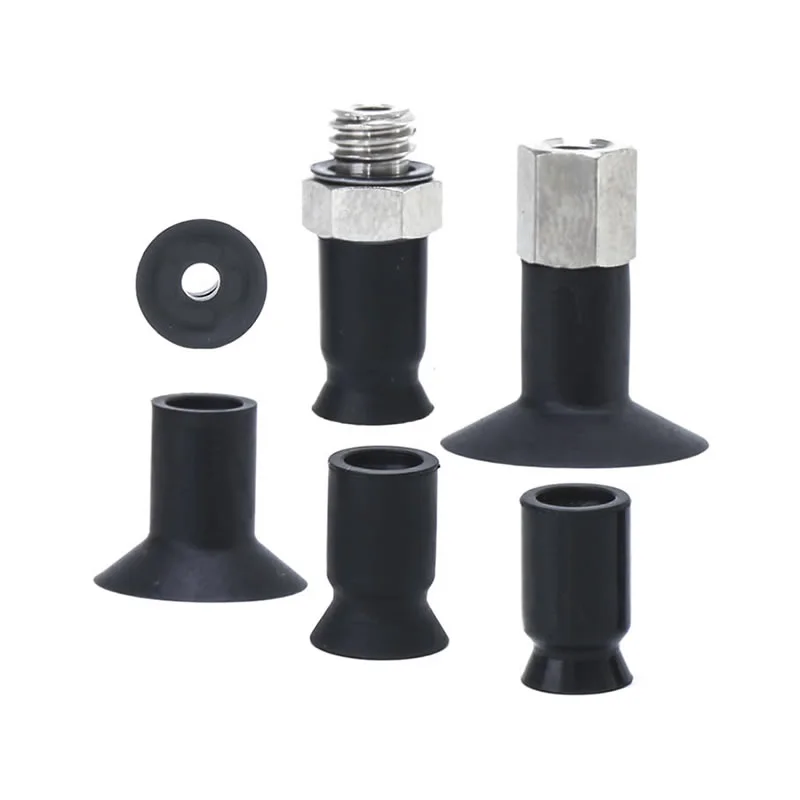

اڈاپٹر کمپیکٹ ویکیوم پیڈ کے ساتھ ZP2-T سیریز
تفصیل
آرڈر کرنے کا طریقہ
نردجیکرن / مواد
درخواستیں
وسیلہ
ایک سرکردہ چینی صنعت کار کے طور پر، ہماری فیکٹری حسب ضرورت کومپیکٹ ویکیوم سکشن کپ ZP2 حل پیش کرتی ہے جو خاص طور پر درست صنعتوں کے لیے ڈیزائن کیے گئے ہیں، جن میں درج ذیل بنیادی فوائد ہیں:
اعلی کارکردگی، کم قیمت:ایک پختہ گھریلو سپلائی چین کا فائدہ اٹھاتے ہوئے، ہم غیر معمولی سکشن کارکردگی کو یقینی بناتے ہوئے اخراجات کو مؤثر طریقے سے کنٹرول کرتے ہیں، اس طرح ہمارے کلائنٹس کے لیے خریداری کے اخراجات کو کم کرتے ہیں۔
ZP2 سیریز ہائی لوڈ ڈیزائن:ہمارے کومپیکٹ ویکیوم سکشن کپز ZP2 (ø6–8) میں پسلیوں سے مضبوط ڈھانچہ ہے۔ انتہائی چھوٹے طول و عرض میں بھی، وہ اخترتی اور بوجھ کے استحکام کے خلاف غیر معمولی مزاحمت فراہم کرتے ہیں، جس سے وہ پتلی دھاتی چادروں اور پلاسٹک کے عین مطابق اجزاء کو سنبھالنے کے لیے ترجیحی انتخاب بناتے ہیں۔
ZP2 پتلی پروفائل UT سیریز:خاص طور پر لچکدار ورک پیس (ø5–20) کے لیے ڈیزائن کیا گیا ہے، اس سیریز میں اسکرٹ کا انتہائی پتلا ڈھانچہ ہے۔ یہ کم پروفائل ڈیزائن نازک مواد جیسے پتلی فلموں اور ونائل شیٹس کو سکشن کے عمل کے دوران جھریوں یا خراب ہونے سے مؤثر طریقے سے روکتا ہے۔
مستحکم فراہمی:پختہ مینوفیکچرنگ کے عمل سے تعاون یافتہ، ہم محفوظ اور مستحکم گرفت کے آپریشنز کو یقینی بنانے کے لیے جدید ویکیوم ریٹینشن ٹیکنالوجی کے ساتھ مل کر اعلی معیار کے مواد (جیسے سلیکون) کا استعمال کرتے ہیں۔ مزید برآں، ہماری کافی انوینٹری صارفین کے مطالبات کو پورا کرنے کے لیے تیزی سے ترسیل کی اجازت دیتی ہے۔
اکثر پوچھے گئے سوالات
ZP2 پیڈ کی مختلف اقسام کیا ہیں؟
کومپیکٹ ویکیوم سکشن کپ ZP2 حقیقی کام کے حالات سے ملنے کے لیے کئی پیڈ ڈھانچے پیش کرتے ہیں:
فلیٹ کی قسم: مستحکم سگ ماہی کے ساتھ ہموار، سخت سطحوں کے لیے
پسلیوں کے ساتھ فلیٹ: قدرے کھردری سطحوں پر ویکیوم سیلنگ کو بہتر بناتا ہے۔
بیلو کی قسم: اونچائی کے فرق کو پورا کرتا ہے اور کشن فراہم کرتا ہے۔
Commaelec آٹومیشن سسٹمز میں بہتر فٹ اور کارکردگی کو یقینی بنانے کے لیے متعدد کنفیگریشنز فراہم کرتا ہے۔
کیا سائز کی حدود دستیاب ہیں؟
معیاری سائز میں شامل ہیں: φ40, φ50, φ63, φ80, φ100, φ125
چھوٹے قطر: صحت سے متعلق یا ہلکے وزن والے حصوں کے لیے موزوں
بڑے قطر: بھاری یا بڑے ورک پیس کے لیے مضبوط سکشن
Commaelec فیکٹری مستحکم اسٹاک کو برقرار رکھتی ہے اور پروجیکٹ پر مبنی ضروریات کے لیے حسب ضرورت سائز کو سپورٹ کرتی ہے۔
ZP2 کپ کا موازنہ ZP3 یا ZP سے کیسے ہوتا ہے؟
ZP2 سیریز: زیادہ سختی اور بال مشترکہ موافقت کے ساتھ متوازن ڈیزائن، عام سے ہیوی ڈیوٹی استعمال کے لیے موزوں
ZP3 سیریز: عام طور پر ہلکے، تیز تر ہینڈلنگ اور زیادہ کمپیکٹ سیٹ اپ کے لیے موزوں
ZP سیریز (معیاری): سادہ ساخت کے ساتھ بنیادی ایپلی کیشنز
دوسروں کے مقابلے میں، کومپیکٹ ویکیوم سکشن کپ ZP2 تنصیب اور مواد کے انتخاب میں لچک برقرار رکھتے ہوئے ناہموار سطحوں پر بہتر استحکام فراہم کرتے ہیں۔
کیا وہ نازک حصوں کے لیے موزوں ہیں؟
ہاں، صحیح ترتیب کے ساتھ:
نرم رابطے کے لیے نرم مواد جیسے سلیکون کا استعمال کریں۔
اثر قوت کو کم کرنے کے لیے بیلو یا تکیے والی اقسام کا انتخاب کریں۔
اختیاری بفرنگ ماؤنٹس نازک سطحوں جیسے شیشے یا لیپت حصوں کی حفاظت میں مدد کرتے ہیں۔
آرڈر کرنے کا طریقہ
- ø6 سے ø20 کی 8 اقسام شامل کی گئی ہیں۔
- C: ورک پیس کے لیے جو آسانی سے درست شکل میں ہو جاتے ہیں۔ پسلیوں کی بدولت ورک پیس کو آسانی سے ہٹایا جا سکتا ہے۔
- UT: نرم کام کے ٹکڑوں جیسے پتلی چادروں یا ونائل کو جذب کرنے کے لیے۔ جذب کے دوران جھریوں یا اخترتی کو کم کیا جاتا ہے۔
- ZP سیریز اڈاپٹر کے لیے قابل اطلاق۔
|
③ پیڈ کی قسم
② پیڈ قطر (ملی میٹر)
|
05 | 06 | B06 | 07 | B08 | 11 | 14 | 18 | 20 | |
| ø5 | ø6 | ø6 | ø7 | ø8 | ø11 | ø14 | ø18 | ø20 | ||
| C | پسلیوں کے ساتھ فلیٹ کی قسم | — | — | ● | ● | ● | — | — | — | — |
| UT | پتلی فلیٹ کی قسم | ● | ● | — | — | — | ● | ● | ● | ● |
| ④ مواد | |
| N | این بی آر |
| S | سلیکون ربڑ |
| U | یوریتھین ربڑ |
| F | ایف کے ایم |
| جی این | کنڈکٹیو این بی آر |
| جی ایس | کوندکٹاوی سلیکون ربڑ ۔ |
سبز علامت اپنی مرضی کے مطابق ماڈل ہے۔
| اڈاپٹر بڑھتے ہوئے طول و عرض | |
| اگر گاہک کی طرف سے ایک اڈاپٹر بنایا جائے گا، تو اڈاپٹر کو صحیح دکھائے گئے طول و عرض کے ساتھ ڈیزائن کریں۔ |
|
طول و عرض (ملی میٹر)
سبز علامت اپنی مرضی کے مطابق ماڈل ہے۔
ایچ ٹی
پسلی کی قسم کے ساتھ پتلا فلیٹ
| ماڈل | øA | øB | |||
|
② پیڈ دیا |
③ پیڈ قسم |
④ پیڈ مواد |
|||
| ZP2 | B06 | C | N | 6 | 7 |
| S | |||||
| 07 | U | 7 | 8 | ||
| F | |||||
| B08 | جی این | 8 | 9 | ||
| جی ایس | |||||
حوالہ کے لیے ماڈل: ZP2-B06CGN
ایچ ٹی
پسلی کی قسم کے ساتھ پتلا فلیٹ
| ماڈل | øA | øB | øC | Y | |||
|
② پیڈ دیا |
③ پیڈ قسم |
④ پیڈ مواد |
|||||
| ZP2 | 05 | UT | N | 5 | — | 1.2 | 0.3 |
| 06 | S | 6 | 0.8 | ||||
| 11 | U | 11.5 | 12.5 | 2.5 | 1.2 | ||
| 14 | F | 14.5 | 15.5 | 1.5 | |||
| 18 | جی این | 18 | 19 | ||||
| 20 | جی ایس | 20 | 21 | 1.8 | |||
حوالہ کے لیے ماڈل: ZP2-05UTN
وضاحتیں
| تالا کی انگوٹی / پیڈ کی قسم | پیڈ قطر/طول و عرض | درخواست | ||||||||||||||||
| 2×4 | 3.5×7 | 4×10 | ø2 | ø4 | ø6 | ø8 | ø10 | ø13 | ø16 | ø20 | ø25 | ø32 | ø40 | ø50 | ||||
| لاک رنگ کے بغیر | فلیٹ کی قسم (یو) |
|
— | — | — | ● | ● | ● | ● | — | — | — | — | — | — | — | — | فلیٹ اور غیر درست سطحوں کے ساتھ ورک پیس کے لیے |
| اوول قسم (یو) |
|
● | ● | ● | — | — | — | — | — | — | — | — | — | — | — | — | جذب کی سطح پر حدود کے ساتھ کام کے ٹکڑوں کے لیے | |
| پتلی فلیٹ کی قسم (UT) |
|
— | — | — | — | — | — | — | ● | ● | ● | — | — | — | — | — | نرم ورک پیس جیسے پتلی چادروں یا ونائل کے لیے۔ جذب کے دوران جھریوں یا اخترتی کو کم کیا جا سکتا ہے۔ | |
| پتلی فلیٹ کی قسم پسلیوں کے ساتھ (CT) |
|
— | — | — | — | — | — | — | ● | ● | ● | — | — | — | — | — | نرم ورک پیس جیسے پتلی چادروں یا ونائل کے لیے۔ پسلیوں کی بدولت ورک پیس کو آسانی سے ہٹایا جا سکتا ہے۔ | |
| بیلوز کی قسم (ب) |
|
— | — | — | — | — | ● | ● | — | — | — | — | — | — | — | — | استعمال کے لیے جہاں بفر کے لیے یا مائل سطحوں کے ساتھ ورک پیس کے لیے جگہ نہ ہو۔ | |
| لاک رنگ کے ساتھ | فلیٹ کی قسم (یو) |
|
— | — | — | — | — | — | — | ● | ● | ● | ● | ● | ● | ● | ● | فلیٹ اور غیر درست سطحوں کے ساتھ ورک پیس کے لیے |
| فلیٹ کی قسم پسلیوں کے ساتھ (سی) |
|
— | — | — | — | — | — | — | ● | ● | ● | ● | ● | ● | ● | ● | workpieces کے لئے جو آسانی سے درست شکل میں ہیں. پسلیوں کی بدولت ورک پیس کو آسانی سے ہٹایا جا سکتا ہے۔ | |
| بیلوز کی قسم (ب) |
|
— | — | — | — | — | — | — | ● | ● | ● | ● | ● | ● | ● | ● | استعمال کے لیے جہاں بفر کے لیے یا مائل سطحوں کے ساتھ ورک پیس کے لیے جگہ نہ ہو۔ | |
| گہری قسم (D) |
|
— | — | — | — | — | — | — | ● | — | ● | — | ● | — | ● | — | منحنی سطحوں والے ورک پیس کے لیے یا کروی ورک پیس کے لیے | |
پیڈ مواد اور خصوصیات
⚪:تھوڑا یا کوئی اثر نہیں △:حالات کے لحاظ سے استعمال کیا جا سکتا ہے X:مناسب نہیں
|
مواد
خصوصیات
|
علامت | ڈورومیٹر HS (±5°) |
رنگ کی ربڑ |
آپریٹنگ درجہ حرارت حد (°C) |
تیل مزاحمت پٹرول |
تیل مزاحمت بینزول |
بیس مزاحمت |
تیزاب مزاحمت |
موسم کی اہلیت | اوزون مزاحمت |
رگڑنا مزاحمت |
واٹر پروف | سالوینٹ مزاحمت (بینزین، ٹولوین) |
درخواست |
| این بی آر | N | 50 | سیاہ | 0 ~ 120 | ⚪ | X | △ | △ | X | X | ⚪ | △ | X | عام کام کی منتقلی، نالیدار بورڈ، وینیر پلیٹ، آئرن پلیٹ اور دیگر |
| سلیکون ربڑ | S | 45 ~ 50 | سفید | -30 ~ 200 | X | X | △ | X | ⚪ | ⚪ | X | △ | X | سیمی کنڈکٹر، ڈائی کاسٹنگ سے ہٹانا، پتلا کام، فوڈ پروسیسر |
| یوریتھین ربڑ | U | 50 ~ 60 | براؤن | 0 ~ 60 | ⚪ | X | X | X | △ | ⚪ | ⚪ | X | X | نالیدار بورڈ، آئرن پلیٹ، وینیر پلیٹ |
| ایف کے ایم | F | 60 | سیاہ | 0 ~ 250 | ⚪ | ⚪ | X | ⚪ | ⚪ | ⚪ | △ | ⚪ | ⚪ | کیمیائی کام |
| کنڈکٹیو این بی آر | جی این | 50 ~ 65 | 0 ~ 100 | △ | X | △ | X | △ | X | △ | △ | X | سیمی کنڈکٹر کا عمومی کام (جامد بجلی کی مزاحمت) | |
| کوندکٹاوی سلیکون rubbe | جی ایس | 50 ~ 60 | -10 ~ 200 | X | X | △ | X | ⚪ | ⚪ | X | △ | X | سیمی کنڈکٹر (جامد بجلی) |
مندرجہ بالا جدول ربڑ کے مواد کی صرف عمومی خصوصیات کا احاطہ کرتا ہے۔ نیلے رنگ کی علامت اپنی مرضی کے مطابق ماڈل ہے۔
مختلف صنعتی شعبوں میں نیومیٹک اجزاء (ویکیوم سکشن کپ) کی درخواست کا خاکہ
I. بنیادی طاقتیں۔
II صنعت کی طرف سے ایپلی کیشنز کو نکالنا
A. طب اور طبی صنعت
A.1: بنیادی ضروریات:صاف اور آلودگی سے پاک (FDA/GMP کے مطابق)، نرم اور غیر نقصان دہ، اور کراس آلودگی سے بچاؤ
A.2 کلیدی منظرنامے:
1. دواسازی کی پیکیجنگ: منشیات کی بوتل / فارماسیوٹیکل پلیٹ / انفیوژن بیگ اٹھاؤ (فوڈ گریڈ سلیکون سکشن کپ، کوئی ذرہ بہایا نہیں)
2. میڈیکل ڈیوائس اسمبلی: جراحی کے آلات/طبی کیتھیٹرز/ مصنوعی اعضاء سے نمٹنے کے ٹکڑے (سایڈست منفی دباؤ، اخترتی سے تحفظ)
3. حیاتیاتی لیبارٹری: پیٹری ڈش/سینٹری فیوج ٹیوب/ریجنٹ کارڈ کی منتقلی (کیمیائی مزاحم، جراثیم سے پاک ہم آہنگ)
B. الیکٹرانکس اور سیمی کنڈکٹر انڈسٹری
B.1 بنیادی تقاضے:مخالف جامد (10⁶-10¹¹Ω)، درست پوزیشننگ (غلطی ≤0.01mm)، سکریچ مزاحمت
B.2 کلیدی منظرنامے:
1. چپ/سیمک کنڈکٹر: ویفر ہینڈلنگ، چپ پیکیجنگ (غیر محفوظ سیرامک/اینٹی سٹیٹک سلیکون سکشن کپ، پھٹنے سے بچنے کے لیے یکساں منفی دباؤ)
2. پی سی بی/اجزاء: لچکدار پی سی بی، مائیکرو اجزاء (0402 ریزسٹرس) سطح پر لگے ہوئے (پتلے سلیکون/جیل/مائیکرو سکشن کپ جو جھریوں/پھاڑ کو روکنے کے لیے)
3. ڈسپلے: LCD/OLED پینل، ٹچ گلاس گریب (اعلی شفاف مواد، کوئی داغ اور خروںچ نہیں)
C. آٹوموبائل اور آٹو پارٹس کی صنعت
C.1 بنیادی تقاضے:بڑا سکشن (سنگل سکشن ڈسک ≥500N)، کثیر تصریح موافقت (دھاتی/پلاسٹک/گلاس)، غیر پرچی
C.2 کلیدی منظرنامے:
4. باڈی مینوفیکچرنگ: اسٹیل پلیٹ / ڈور فریم ہینڈلنگ ویلڈنگ (بڑے قطر کا ربڑ / ملٹی سکشن کپ سرنی، اینٹی سلپ ساخت)
5. گلاس / اندرونی: ونڈ اسکرین کی تنصیب، چمڑے کی سیٹ کی سطح کی منتقلی (درجہ حرارت مزاحم سلیکون / سپنج سکشن کپ، اخترتی تحفظ)
6. حصے: انجن سلنڈر باڈی / گیئر باکس ہاؤسنگ گریب (ویکیوم + مکینیکل لاک، اینٹی فال)
D. خوراک اور پیکیجنگ انڈسٹری
D.1 بنیادی تقاضے:فوڈ گریڈ میٹریل (ایف ڈی اے مصدقہ)، صاف کرنے میں آسان، کچلنے والا مزاحم
D.2 کلیدی منظرنامے:
1. کھانے کی ہینڈلنگ: سینکا ہوا سامان / تازہ گوشت / پھلوں کی چھانٹی (کم سکشن سپنج سکشن کپ، بو کے بغیر اور دھونے میں آسان)
2. پیکیجنگ آٹومیشن: پیکیجنگ بیگ کھولنا، جراثیم سے پاک کارٹن مولڈنگ (جامد خاتمہ/ملٹی پوائنٹ سکشن، پتلی/سخت پیکیجنگ کے لیے موزوں)
E. لاجسٹک اور گودام کی صنعت
E.1 بنیادی تقاضے:موثر موافقت (سامان کی متعدد وضاحتیں)، مستحکم دباؤ، مخالف زوال
E.2 کلیدی منظرنامے:
1. کارٹن ہینڈلنگ: ای کامرس کارٹن چھانٹنا (سایڈست سکشن اری، ویکیوم پریشر)
2. پلیٹ/رول: ووڈ بورڈ/پلاسٹک فلم رول ٹرانسفر (لمبی پٹی/کنولر سکشن کپ، آفسیٹ کو روکنے کے لیے یکساں جذب)
F. نئی توانائی اور خصوصی صنعتیں۔
F.1 نئی توانائی (لتیم بیٹری/پی وی):
1. لیتھیم بیٹری پلیٹ (اینٹی سٹیٹک پورس سکشن کپ، اینٹی ڈسٹ)، فوٹو وولٹک گلاس (بڑا سکشن سلیکون سکشن کپ، کوئی سکریچ نہیں)
F.2 پرنٹنگ اور کاغذ
1. کاغذ/مطبوعہ مادے کی گرفت (جاذب کاغذی مواد، پھاڑنے اور سیاہی کی آلودگی کو روکنے کے لیے ہلکا سا منفی دباؤ)
III بنیادی موافقت کی منطق کا خلاصہ
| ورک پیس کی خصوصیات | پائپیٹ موافقت کا پروگرام | متعلقہ صنعت کے منظرنامے۔ |
| پتلی / نازک / صحت سے متعلق | سلیکون/سیرامک مواد، مائیکرو نیگیٹو پریشر، مائیکرو سکشن نوزل | الیکٹرانک سیمی کنڈکٹرز، فارماسیوٹیکل |
| بھاری اشیاء/بڑے سائز | ربڑ کا مواد، بڑے قطر کا سکشن کپ، ملٹی سکشن کپ سرنی | آٹوموبائل، لاجسٹکس پینل |
| صحت/آلودگی کی روک تھام | فوڈ/میڈیکل گریڈ سلیکون، صاف کرنے میں آسان ڈھانچہ | دوا، کھانا |
| نرم / فاسد سطحیں۔ | سپنج مواد، deformable سکشن کپ | کار کے اندرونی حصے، کھانا |
| اینٹی سٹیٹک ضروریات | اینٹی سٹیٹک سلیکون، آئن ونڈ اسسٹڈ | الیکٹرانک سیمی کنڈکٹر |
