How to choose the right suction cup material for my workpiece surface?

Selecting the correct material is critical for grip and longevity. For high-temperature or oily metal surfaces, we recommend NBR (Nitrile) rubber due to its excellent oil resistance and heat resistance. For electronic components or PCBs, we offer Anti-Static (ESD) Silicone to prevent electrostatic damage. For general smooth surfaces like glass or plastic, standard Silicone or Polyurethane provides the best adhesion and abrasion resistance. Commaelec supports custom material formulations to match your specific environmental needs.

How do your suction cups handle uneven, curved, or porous surfaces?

Our engineering solutions are designed for challenging surfaces. We offer Ball Joint (swivel) mountings (like the ZP2-J series) that compensate for angular misalignment up to 15°-30°, ensuring full sealing contact on uneven workpieces. For porous materials (like cardboard or foam), we recommend using our Oval vacuum suction cups or adjusting the vacuum flow with our vacuum generators to maintain stable pressure and prevent workpiece deformation.

Can your vacuum cups reliably handle ultra-small or delicate electronic components?

Absolutely. Our ZP3 Compact Series is specifically engineered for the electronics industry, featuring diameters ranging from 1.5mm to 16mm. We also provide special Nozzle Vacuum Suction Cups (ZP2) with openings as small as 0.8mm for picking micro-lenses and chips. Combined with our integrated buffer springs, they ensure gentle yet precise handling, preventing scratches or breakage during high-speed pick-and-place operations.

چین ہائی کوالٹی نوزل ویکیوم سکشن کپز ZP2 سپلائر

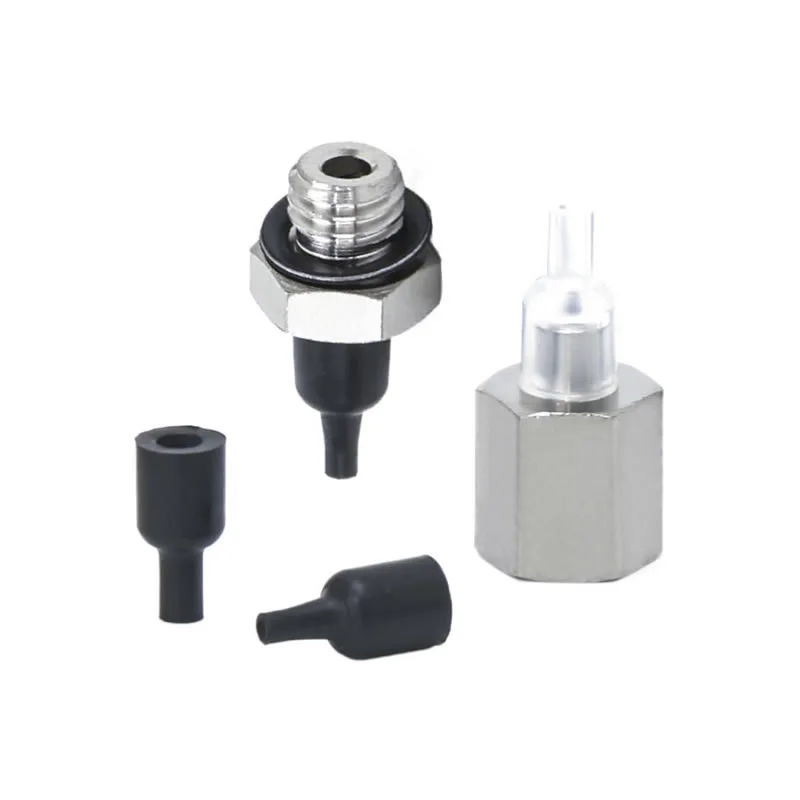

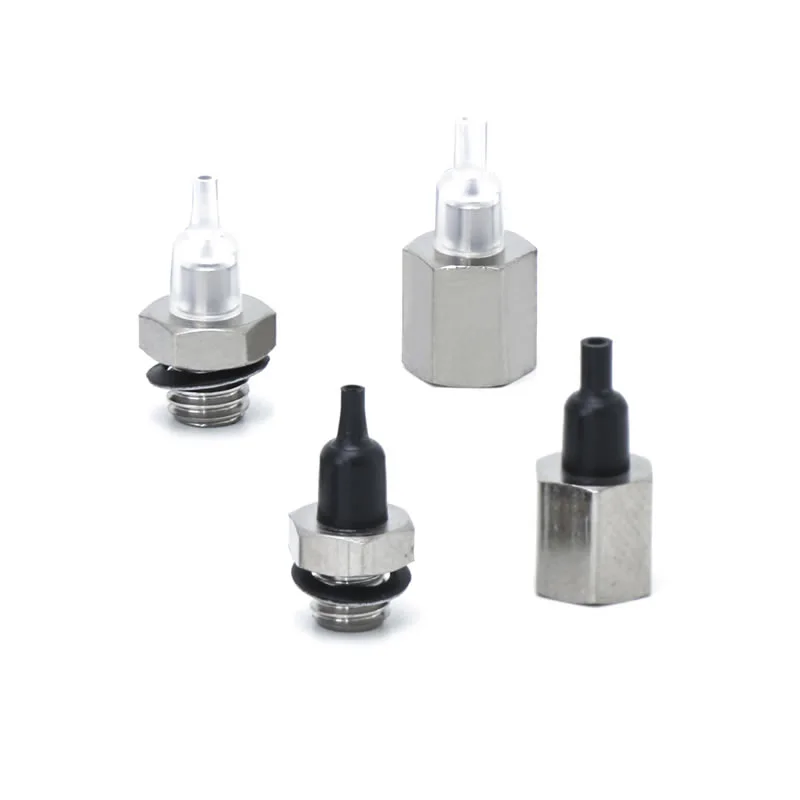

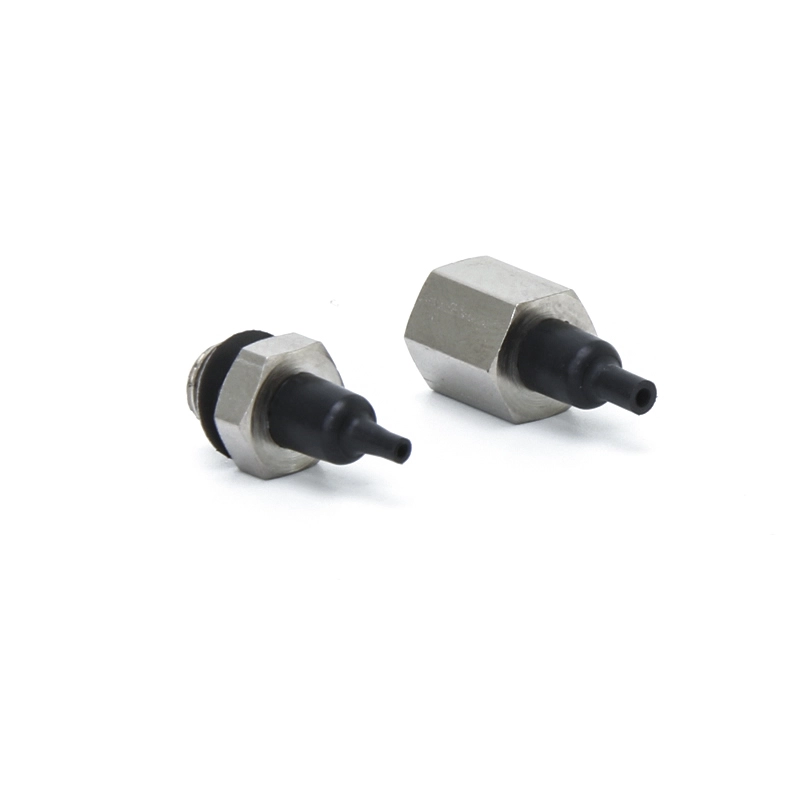

نوزل ویکیوم سکشن کپ ZP2

چین کے ایک سرکردہ کارخانہ دار کے طور پر، ہماری فیکٹری ملی میٹر پیمانے کے ورک پیس کے لیے حسب ضرورت نوزل ویکیوم سکشن کپ ZP2 پیش کرتی ہے۔ الٹرا کمپیکٹ ø0.8mm-ø1.1mm diameters اور اسپیس سیونگ انٹیگریٹڈ نوزل کے ساتھ، یہ سپلائر براہ راست حل چپس اور مائیکرو لینسز کے لیے مثالی ہے۔ ہم الیکٹرانکس اور لتیم بیٹری کی صنعت کے لیے اینٹی سٹیٹک اور تمام سٹینلیس سٹیل کے پرزے سٹاک کرتے ہیں۔

اکثر پوچھے گئے سوالات

SMC ZP2 نوزل پیڈ کس کے لیے استعمال ہوتے ہیں؟

نوزل ویکیوم سکشن کپ زیڈ پی 2 عام طور پر ویکیوم ایجیکٹر سسٹم میں تیزی سے پک اینڈ پلیس آپریشنز کے لیے استعمال ہوتے ہیں۔
کپ میں براہ راست ویکیوم پیدا کرنے کے لیے نوزلز کے ساتھ مربوط
تیز رفتار آٹومیشن اور روبوٹک ہینڈلنگ کے لیے موزوں ہے۔
بڑے پیمانے پر چھوٹے حصوں، پیکیجنگ مواد، اور ہلکے اجزاء کے لئے استعمال کیا جاتا ہے
Commaelec مسلسل پیداوار میں قابل اعتماد کارکردگی کو یقینی بناتے ہوئے، اسی طرح کے سسٹم ڈیزائن کے ساتھ ہم آہنگ مستحکم معیار کے کپ فراہم کرتا ہے۔

صحیح سکشن کپ ڈیزائن کا انتخاب کیسے کریں؟

انتخاب اصل کام کے حالات پر مبنی ہونا چاہئے:
ورک پیس کی سطح: ہموار → فلیٹ قسم؛ ناہموار → بیلو کی قسم
وزن اور سائز: بھاری حصوں کو بڑے قطر کی ضرورت ہوتی ہے۔
ماحولیات: اعلی درجہ حرارت یا کیمیکل → سلیکون یا FKM کا انتخاب کریں۔
سائیکل کی رفتار: تیز رفتار لائنیں ہلکے وزن والے، ذمہ دار ڈیزائن سے فائدہ اٹھاتی ہیں۔
Commaelec اپنی مرضی کے مطابق حل کی حمایت کرتا ہے، جو مواد، سائز، اور ساخت کو مخصوص ایپلی کیشنز سے ملانے میں مدد کرتا ہے۔

ZP2 سیریز میں پیڈ کی بنیادی اقسام کیا ہیں؟

فلیٹ کی قسم: ہموار سطحوں کے لیے زیادہ سے زیادہ رابطہ کا علاقہ
پسلیوں کے ساتھ فلیٹ: قدرے کھردری سطحوں پر بہتر سیلنگ
بیلو کی قسم: ناہموار سطحوں کے مطابق ڈھلتی ہے اور کشن فراہم کرتی ہے۔

I. بنیادی طاقتیں۔

ویکیوم سکشن چار بنیادی فوائد کے ساتھ صنعتی آٹومیشن میں "لچکدار گرفت" کے لیے ایک بنیادی حل ہے: غیر نقصان دہ گرفت، ملٹی میٹریل/بے قاعدہ ورک پیس کے لیے موافقت، صاف اور ماحولیاتی تحفظ، اور لچکدار آپریشن۔ اسے ورک پیس کی صنعت کی مختلف خصوصیات (پتلی/موٹی، صحت سے متعلق/موٹے، سینیٹری/معیاری) کے مطابق ڈھالا جا سکتا ہے۔

II صنعت کی طرف سے ایپلی کیشنز کو نکالنا

A. طب اور طبی صنعت

A.1: بنیادی ضروریات:صاف اور آلودگی سے پاک (FDA/GMP کے مطابق)، نرم اور غیر نقصان دہ، اور کراس آلودگی سے بچاؤ

A.2 کلیدی منظرنامے:

1. دواسازی کی پیکیجنگ: منشیات کی بوتل / فارماسیوٹیکل پلیٹ / انفیوژن بیگ اٹھاؤ (فوڈ گریڈ سلیکون سکشن کپ، کوئی ذرہ بہایا نہیں)

2. میڈیکل ڈیوائس اسمبلی: جراحی کے آلات/طبی کیتھیٹرز/ مصنوعی اعضاء سے نمٹنے کے ٹکڑے (سایڈست منفی دباؤ، اخترتی سے تحفظ)

3. حیاتیاتی لیبارٹری: پیٹری ڈش/سینٹری فیوج ٹیوب/ریجنٹ کارڈ کی منتقلی (کیمیائی مزاحم، جراثیم سے پاک ہم آہنگ)

B. الیکٹرانکس اور سیمی کنڈکٹر انڈسٹری

B.1 بنیادی تقاضے:مخالف جامد (10⁶-10¹¹Ω)، درست پوزیشننگ (غلطی ≤0.01mm)، سکریچ مزاحمت

B.2 کلیدی منظرنامے:

1. چپ/سیمک کنڈکٹر: ویفر ہینڈلنگ، چپ پیکیجنگ (غیر محفوظ سیرامک/اینٹی سٹیٹک سلیکون سکشن کپ، پھٹنے سے بچنے کے لیے یکساں منفی دباؤ)

2. پی سی بی/اجزاء: لچکدار پی سی بی، مائیکرو اجزاء (0402 ریزسٹرس) سطح پر لگے ہوئے (پتلے سلیکون/جیل/مائیکرو سکشن کپ جو جھریوں/پھاڑ کو روکنے کے لیے)

3. ڈسپلے: LCD/OLED پینل، ٹچ گلاس گریب (اعلی شفاف مواد، کوئی داغ اور خروںچ نہیں)

C. آٹوموبائل اور آٹو پارٹس کی صنعت

C.1 بنیادی تقاضے:بڑا سکشن (سنگل سکشن ڈسک ≥500N)، کثیر تصریح موافقت (دھاتی/پلاسٹک/گلاس)، غیر پرچی

C.2 کلیدی منظرنامے:

4. باڈی مینوفیکچرنگ: اسٹیل پلیٹ / ڈور فریم ہینڈلنگ ویلڈنگ (بڑے قطر کا ربڑ / ملٹی سکشن کپ سرنی، اینٹی سلپ ساخت)

5. گلاس / اندرونی: ونڈ اسکرین کی تنصیب، چمڑے کی سیٹ کی سطح کی منتقلی (درجہ حرارت مزاحم سلیکون / سپنج سکشن کپ، اخترتی تحفظ)

6. حصے: انجن سلنڈر باڈی / گیئر باکس ہاؤسنگ گریب (ویکیوم + مکینیکل لاک، اینٹی فال)

D. خوراک اور پیکیجنگ انڈسٹری

D.1 بنیادی تقاضے:فوڈ گریڈ میٹریل (ایف ڈی اے مصدقہ)، صاف کرنے میں آسان، کچلنے والا مزاحم

D.2 کلیدی منظرنامے:

1. کھانے کی ہینڈلنگ: سینکا ہوا سامان / تازہ گوشت / پھلوں کی چھانٹی (کم سکشن سپنج سکشن کپ، بو کے بغیر اور دھونے میں آسان)

2. پیکیجنگ آٹومیشن: پیکیجنگ بیگ کھولنا، جراثیم سے پاک کارٹن مولڈنگ (جامد خاتمہ/ملٹی پوائنٹ سکشن، پتلی/سخت پیکیجنگ کے لیے موزوں)

E. لاجسٹک اور گودام کی صنعت

E.1 بنیادی تقاضے:موثر موافقت (سامان کی متعدد وضاحتیں)، مستحکم دباؤ، مخالف زوال

E.2 کلیدی منظرنامے:

1. کارٹن ہینڈلنگ: ای کامرس کارٹن چھانٹنا (سایڈست سکشن اری، ویکیوم پریشر)

2. پلیٹ/رول: ووڈ بورڈ/پلاسٹک فلم رول ٹرانسفر (لمبی پٹی/کنولر سکشن کپ، آفسیٹ کو روکنے کے لیے یکساں جذب)

F. نئی توانائی اور خصوصی صنعتیں۔

F.1 نئی توانائی (لتیم بیٹری/پی وی):

1. لیتھیم بیٹری پلیٹ (اینٹی سٹیٹک پورس سکشن کپ، اینٹی ڈسٹ)، فوٹو وولٹک گلاس (بڑا سکشن سلیکون سکشن کپ، کوئی سکریچ نہیں)

F.2 پرنٹنگ اور کاغذ

1. کاغذ/مطبوعہ مادے کی گرفت (جاذب کاغذی مواد، پھاڑنے اور سیاہی کی آلودگی کو روکنے کے لیے ہلکا سا منفی دباؤ)

III بنیادی موافقت کی منطق کا خلاصہ

ورک پیس کی خصوصیات	پائپیٹ موافقت کا پروگرام	متعلقہ صنعت کے منظرنامے۔
پتلی / نازک / صحت سے متعلق	سلیکون/سیرامک مواد، مائیکرو نیگیٹو پریشر، مائیکرو سکشن نوزل	الیکٹرانک سیمی کنڈکٹرز، فارماسیوٹیکل
بھاری اشیاء/بڑے سائز	ربڑ کا مواد، بڑے قطر کا سکشن کپ، ملٹی سکشن کپ سرنی	آٹوموبائل، لاجسٹکس پینل
صحت/آلودگی کی روک تھام	فوڈ/میڈیکل گریڈ سلیکون، صاف کرنے میں آسان ڈھانچہ	دوا، کھانا
نرم / فاسد سطحیں۔	سپنج مواد، deformable سکشن کپ	کار کے اندرونی حصے، کھانا
اینٹی سٹیٹک ضروریات	اینٹی سٹیٹک سلیکون، آئن ونڈ اسسٹڈ	الیکٹرانک سیمی کنڈکٹر

②پیڈ قطر (ملی میٹر)
08	ø0.8
11	ø1.1

④ مواد
N	این بی آر
S	سلیکون ربڑ
U	یوریتھین ربڑ
F	ایف کے ایم
جی این	کنڈکٹیو این بی آر
جی ایس	کوندکٹاوی سلیکون ربڑ ۔

⑤ویکیوم انلیٹ
A4	زنانہ دھاگہ	M4 x0.7 M5 x0.8
A5
B4	مردانہ دھاگہ	M4 x0.7
B5		M5 x0.8

ماڈل				øC	øD
	② پیڈ دیا	③ پیڈ قسم	④ پیڈ مواد
ZP2	08	اے این	N S U F جی این جی ایس	1.6	0.8
	11			2	1.1

ماڈل						A	B	øC	øD	E	اڈاپٹر
	① ویکیوم داخلی سمت	② پیڈ دیا	③ پیڈ قسم	④ پیڈ مواد	⑤ ویکیوم inlet
ZP2	T	08	اے این	N S U F جی این جی ایس	A4	12.2	9.5	1.6	0.8	M4 x0.7	ZP2A-AN-A4
		11						2	1.1
		08			A5	14.5	11	1.6	0.8	M5 x0.8	ZP2A-AN-A5
		11						2	1.1

نوزل ویکیوم سکشن کپ ZP2

نوزل ویکیوم سکشن کپ ZP2

ZP2 سیریز نوزل ویکیوم پیڈ یونٹ

اڈاپٹر نوزل ویکیوم پیڈ کے ساتھ ZP2-T سیریز

عام ایپلی کیشنز میں شامل ہیں۔

اکثر پوچھے گئے سوالات

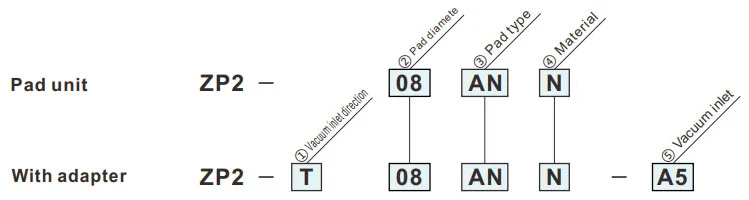

آرڈر کرنے کا طریقہ

طول و عرض (ملی میٹر)

پیڈ مواد اور خصوصیات

مختلف صنعتی شعبوں میں نیومیٹک اجزاء (ویکیوم سکشن کپ) کی درخواست کا خاکہ

①ویکیوم انلیٹ سمت
T	عمودی

نوزل ویکیوم سکشن کپ ZP2

ZP2 سیریز نوزل ​​ویکیوم پیڈ یونٹ

اڈاپٹر نوزل ​​ویکیوم پیڈ کے ساتھ ZP2-T سیریز

عام ایپلی کیشنز میں شامل ہیں۔

اکثر پوچھے گئے سوالات

آرڈر کرنے کا طریقہ

طول و عرض (ملی میٹر)

پیڈ مواد اور خصوصیات

مختلف صنعتی شعبوں میں نیومیٹک اجزاء (ویکیوم سکشن کپ) کی درخواست کا خاکہ

ZP2 سیریز نوزل ویکیوم پیڈ یونٹ

اڈاپٹر نوزل ویکیوم پیڈ کے ساتھ ZP2-T سیریز
