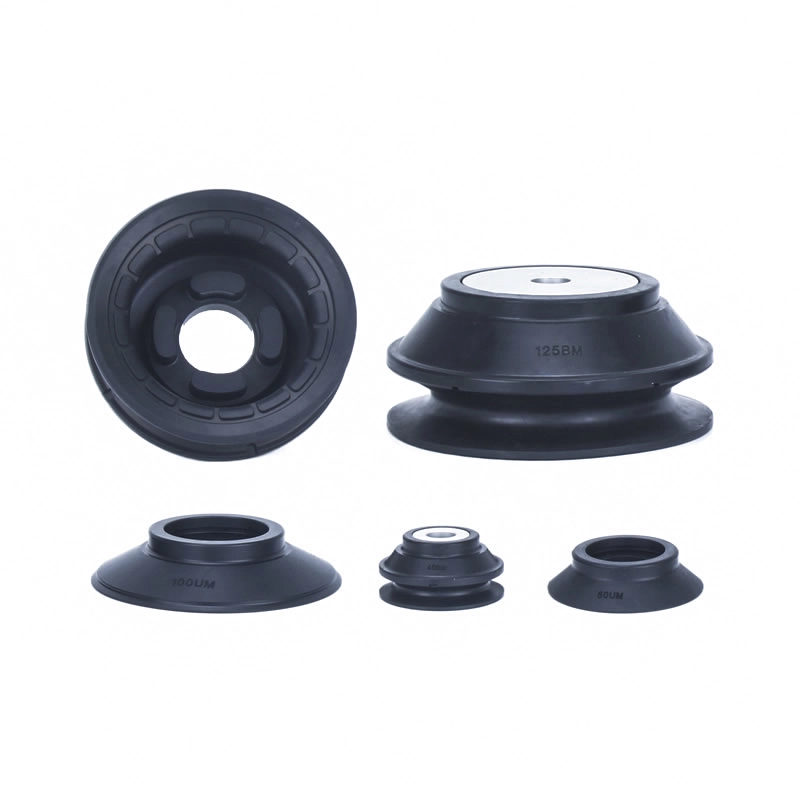

ہائی رگڈیٹی ویکیوم سکشن کپز ZP3E
ہائی رگڈیٹی ویکیوم سکشن کپ ZP3E بڑے یا غیر محفوظ ورک پیس کو بھاری بوجھ سے سنبھالنے کے لیے بنائے گئے ہیں۔ نالیوں والی سگ ماہی کی سطح اور ایکارڈین ڈھانچہ کی خاصیت، وہ ناہموار سطحوں پر مضبوط چپکنے کو یقینی بناتے ہیں۔ شیشے، دھاتی چادروں اور پیکیجنگ کے لیے مثالی، یہ ہائی فلو آٹومیشن سسٹم میں مستحکم گرفت، غیر مارکنگ ہینڈلنگ اور قابل اعتماد کارکردگی فراہم کرتے ہیں۔ یہ الیکٹرانکس مینوفیکچرنگ، آٹوموٹیو اسمبلی، اور لاجسٹکس کی چھانٹی سمیت تمام صنعتوں میں پروڈکشن لائنوں میں بھی بڑے پیمانے پر استعمال ہوتا ہے۔
کلک کریں اور انتخاب شروع کریں۔
》پروڈکٹ کی معلومات پر واپس جائیں۔
ہائی رگڈیٹی ویکیوم سکشن کپز ZP3E
ZP3E سیریز ہائی رگڈیٹی ویکیوم پیڈ یونٹ

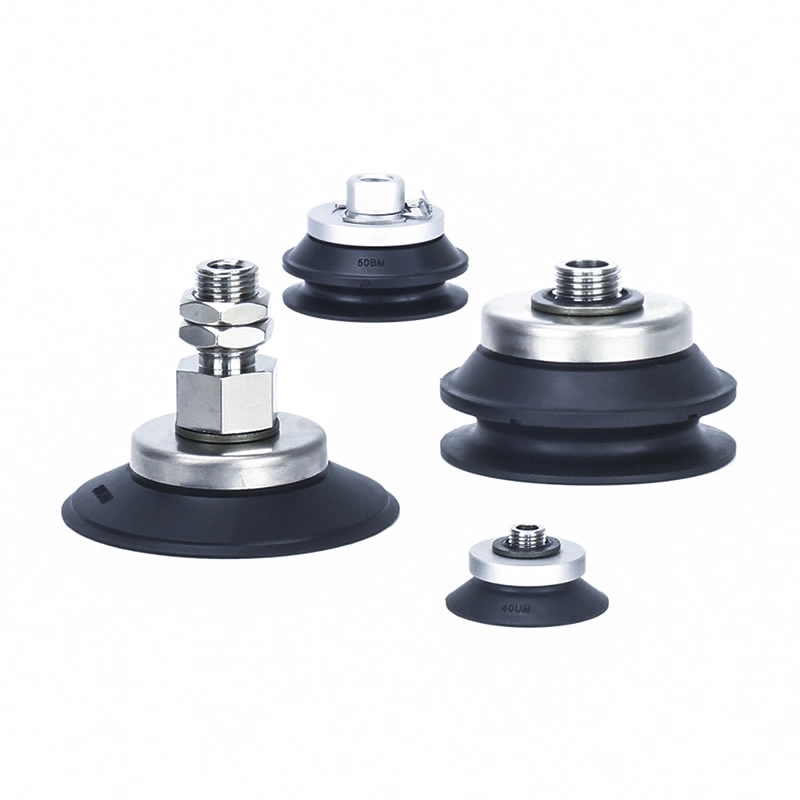

ZP3E-T سیریز اڈاپٹر کے ساتھ ہائی رگڈیٹی ویکیوم پیڈز

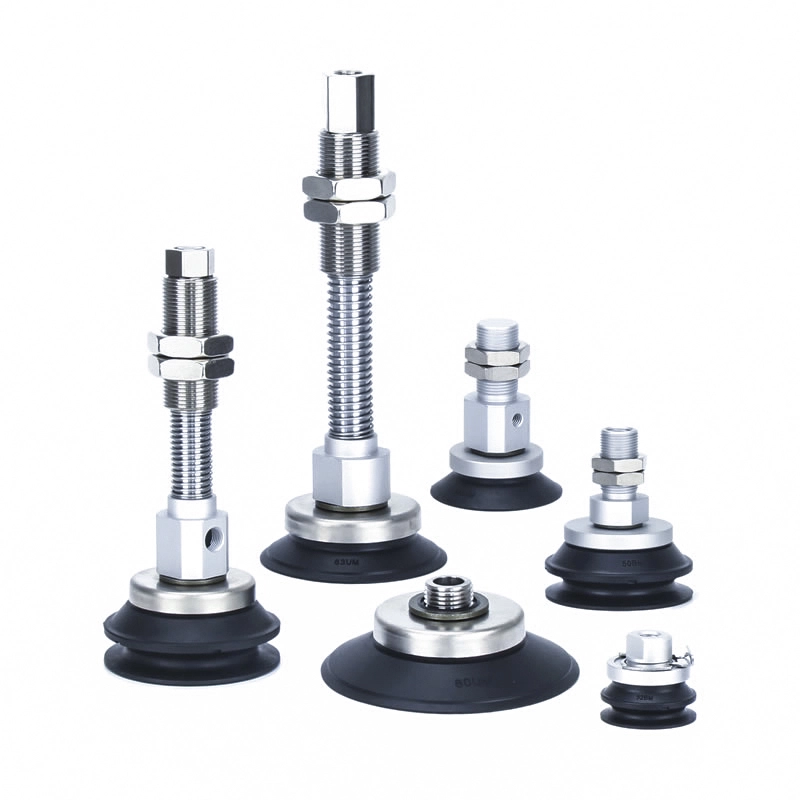

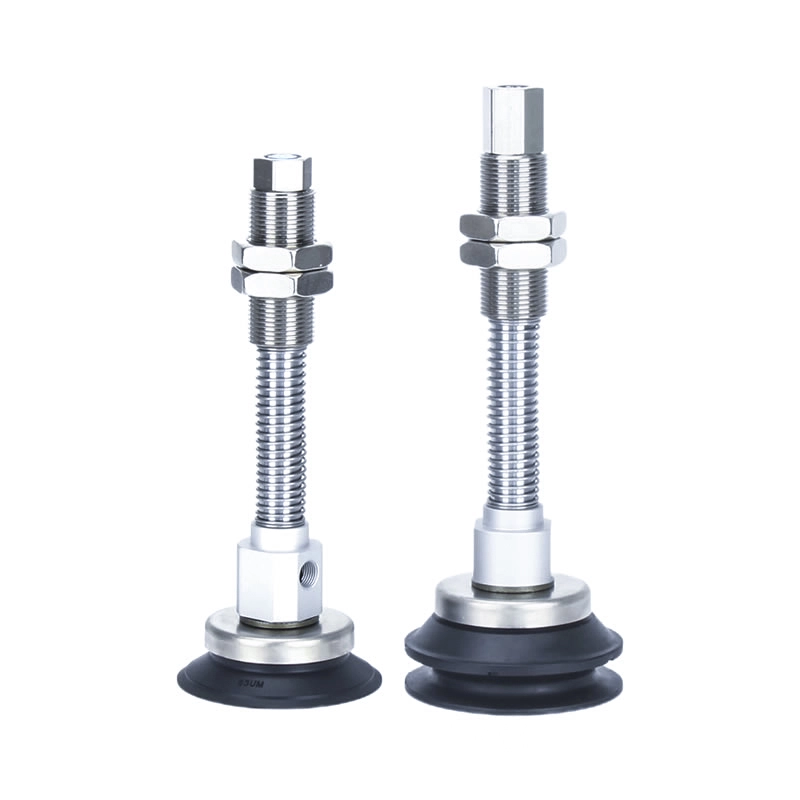

ZP3E-T سیریز بفر ہائی رگڈیٹی ویکیوم پیڈ کے ساتھ

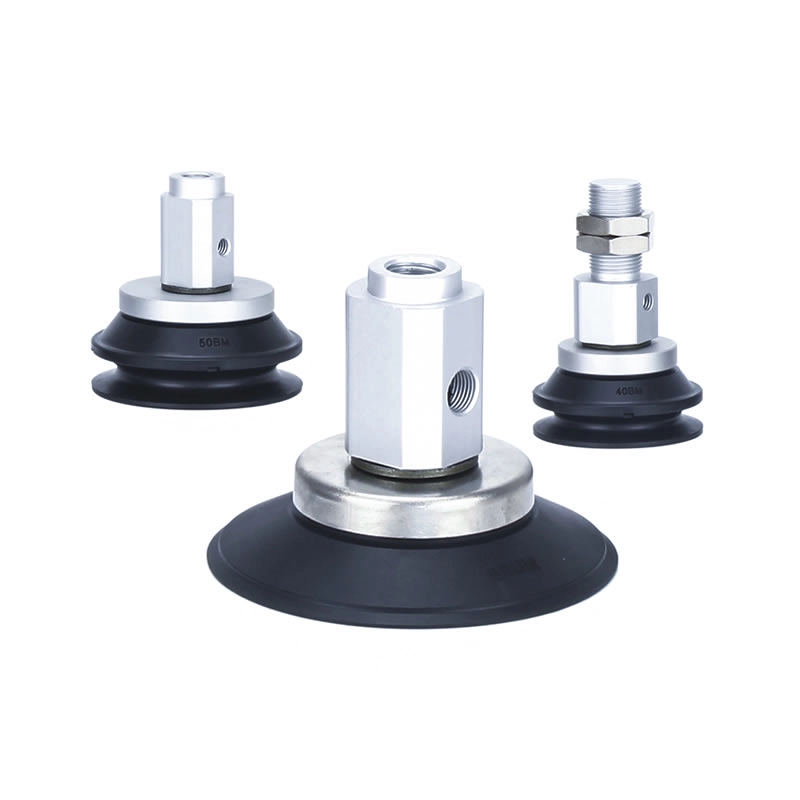

ZP3E-Y سیریز اڈاپٹر کے ساتھ ہائی رگڈیٹی ویکیوم پیڈز
ZP3E-Y سیریز بفر ہائی رگڈیٹی ویکیوم پیڈ کے ساتھ
تفصیل
آرڈر کرنے کا طریقہ
نردجیکرن / مواد
درخواستیں
وسیلہ
ہائی رگڈیٹی ویکیوم سکشن کپز ZP3E صنعتی درجے کے ویکیوم کپ ہیں جو بھاری بھرکم، بڑے ایریا والے ورک پیس کو سنبھالنے کے لیے ڈیزائن کیے گئے ہیں۔ یہ ایسی ایپلی کیشنز کے لیے مثالی ہیں جن کے لیے مضبوط چپکنے، زیادہ ہوا کی تنگی، اور مستحکم گرفت کی ضرورت ہوتی ہے، یہاں تک کہ ناہموار یا قدرے پارگمی سطحوں پر بھی۔
کلیدی خصوصیات
ہیوی ڈیوٹی ہینڈلنگ کی صلاحیت
ہائی رگڈیٹی ویکیوم سکشن کپز ZP3E خاص طور پر بڑے اور بھاری ورک پیس، جیسے گتے، شیشے کے پینلز اور دھاتی چادروں کے لیے ڈیزائن کیا گیا ہے۔
قطر کی حد:32 ملی میٹر سے 125 ملی میٹر
سنگل لیئر اور ڈبل لیئر کنفیگریشن میں دستیاب ہے۔
سگ ماہی کی بہتر کارکردگی
نالی ہوئی سکشن سطح گرفت کے استحکام کو بہتر بناتی ہے اور خلا کو برقرار رکھتی ہے۔
Accordion کی شکل کا سگ ماہی ڈھانچہ مائل یا ناہموار سطحوں کے مطابق ہوتا ہے۔
مڑے ہوئے یا فاسد ورک پیس کے لیے بھی قابل اعتماد آسنجن کو یقینی بناتا ہے۔
غیر محفوظ مواد کے لئے مرضی کے مطابق
گتے، پیپر بورڈ، اور دیگر پارگمی مواد کے لیے موزوں ہے۔
ہائی فلو ویکیوم سسٹم کے ساتھ مؤثر طریقے سے کام کرتا ہے۔
معمولی ہوا کے رساو کے باوجود مسلسل سکشن کو برقرار رکھتا ہے۔
لچکدار تنصیب
مختلف آٹومیشن سیٹ اپ کے لیے ایک سے زیادہ بڑھتے ہوئے اختیارات
روبوٹک ہتھیاروں اور خودکار پیداوار لائنوں کے ساتھ ہم آہنگ
درخواستیں
صنعتی آٹومیشن کا سامان
پیپر باکس بنانے والی مشینیں:نقل و حمل اور پوزیشن گتے کی چادریں
پیکیجنگ سسٹم:بھاری کارٹن اور مواد کو اسٹیک اور منتقل کریں۔
روبوٹک آٹومیشن:اسمبلی لائنوں میں مستحکم گرفت اور تیز رہائی
ورک پیس ہینڈلنگ
گلاس پروسیسنگ:ہموار، بھاری شیشے کے پینلز کی غیر نشان زد ہینڈلنگ
دھات اور پلاسٹک کی چادریں:اسٹیل پلیٹیں، ایلومینیم کی چادریں، اور موٹے پلاسٹک کے بورڈ
لاجسٹک اور گودام:بھاری مصنوعات کی خودکار اسٹیکنگ
کارکردگی کے فوائد
زیادہ سختی کا ڈھانچہ بھاری بوجھ سے نمٹنے کے دوران استحکام کو یقینی بناتا ہے۔
نشان نہ لگانے والا ڈیزائن حساس سطحوں جیسے شیشے کو نقصان سے بچاتا ہے۔
مضبوط ویکیوم برقرار رکھنے کی صلاحیت مطالبہ ماحول میں قابل اعتماد آپریشن کو یقینی بناتی ہے۔
ہائی رگڈیٹی ویکیوم سکشن کپ ZP3E الیکٹرانکس، آٹوموٹو، لاجسٹکس اور مینوفیکچرنگ انڈسٹریز میں استعمال کے لیے موزوں ہے۔
چائنا میڈ ZP3E ویکیوم کپ کیوں منتخب کریں۔
قابل اعتماد کارکردگی کے ساتھ سرمایہ کاری مؤثر پیداوار
اعلی معیار کے سلیکون اور جدید ویکیوم سگ ماہی کا استعمال کرتے ہوئے بالغ ٹیکنالوجی
مختلف صنعتی ضروریات کو پورا کرنے کے لیے مصنوعات کی وسیع رینج
مستحکم سپلائی چین تیز اور مستقل ترسیل کو یقینی بناتا ہے۔

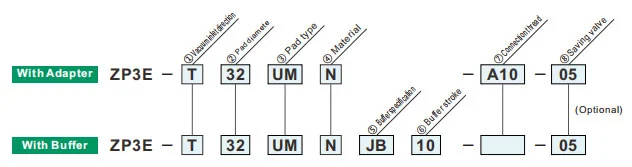

آرڈر کرنے کا طریقہ
| ②پیڈ قطر (ملی میٹر) | |
| 32 | ø32 |
| 40 | ø40 |
| 50 | ø50 |
| 63 | ø63 |
| 80 | ø80 |
| 100 | ø100 |
| 125 | ø125 |
| ③ پیڈ کی قسم | |
| یو ایم | نالی کے ساتھ فلیٹ قسم |
| بی ایم | پسلیوں اور نالی کے ساتھ بیلو ٹائپ کریں۔ |
| ④ مواد | |
| N | این بی آر |
| S | سلیکون ربڑ |
| U | یوریتھین ربڑ |
| F | ایف کے ایم |
| جی این | کنڈکٹیو این بی آر |
| جی ایس | کوندکٹاوی سلیکون ربڑ ۔ |
سبز علامت اپنی مرضی کے مطابق ماڈل ہے۔
| ⑧ پلیٹ | |
| صفر | پلیٹ کے بغیر |
| P | پلیٹ کے ساتھ |
|
ماڈل
②پیڈ قطر (ملی میٹر)
|
نالی کے ساتھ فلیٹ کی قسم (UM) | پسلیوں اور نالی کے ساتھ بیلو ٹائپ (BM) | ||||||||||||
| 32 | 40 | 50 | 63 | 80 | 100 | 125 | 32 | 40 | 50 | 63 | 80 | 100 | 125 | |
| ZP3EA-P1 | ● | ● | — | — | — | — | — | ● | ● | — | — | — | — | — |
| ZP3EA-P2 | — | — | ● | — | — | — | — | — | — | ● | — | — | — | — |
| ZP3EA-P3 | — | — | — | ● | ● | — | — | — | — | — | ● | — | — | — |
| ZP3EA-P4 | — | — | — | — | — | ● | — | — | — | — | — | ● | — | — |
| ZP3EA-P5 | — | — | — | — | — | — | ● | — | — | — | — | — | ● | — |
| ZP3EA-P6 | — | — | — | — | — | — | — | — | — | — | — | — | — | ● |
| ①ویکیوم انلیٹ سمت | |
| T | عمودی |
| Y | لیٹرل |
| ②پیڈ قطر (ملی میٹر) | |
| 32 | ø32 |
| 40 | ø40 |
| 50 | ø50 |
| 63 | ø63 |
| 80 | ø80 |
| 100 | ø100 |
| 125 | ø125 |
| ③ پیڈ کی قسم | |
| یو ایم | نالی کے ساتھ فلیٹ قسم |
| بی ایم | پسلیوں اور نالی کے ساتھ بیلو ٹائپ کریں۔ |
| ④ مواد | |
| N | این بی آر |
| S | سلیکون ربڑ |
| U | یوریتھین ربڑ |
| F | ایف کے ایم |
| جی این | کنڈکٹیو این بی آر |
| جی ایس | کوندکٹاوی سلیکون ربڑ ۔ |
سبز علامت اپنی مرضی کے مطابق ماڈل ہے۔
| ⑦ویکیوم انلیٹ | ZP3E-T/عمودی | ZP3E-Y / لیٹرل | ||||
| ø32~ø50 | ø63~ø125 | ø32~ø50 | ø63~ø125 | |||
| مردانہ دھاگہ | A10 | M10 x1 | ● | — | — | — |
| اے جی 1 | G1/8 | ● | — | — | — | |
| A16 | M16 x1.5 | — | ● | — | — | |
| AL14 | M14 x1 | ● | — | ● | — | |
| AL16 | M16 x1.5 | — | ● | — | ● | |
| زنانہ تھریڈ | B8 | M8 x1.25 | ● | — | ● | — |
| بی 10 | M10 x1.5 | ● | — | — | — | |
| بی 12 | M12 x1.75 | — | ● | — | ● | |
| بی 18 | M18 x1.5 | — | ● | — | — | |
| ⑤بفر کی تفصیلات | |
| جے بی | گھومنے والا (پیتل، بشنگ کے ساتھ) |
| جے ایف | گھومنے والا (اسٹیل، بشنگ کے ساتھ) |
| KB | غیر گھومنے والا (پیتل، بشنگ کے ساتھ) |
| ⑦ویکیوم انلیٹ | A14 | صفر | A18 | صفر | |
| M14x1 | M18x1.5 | M18x1.5 | M22x1.5 | ||
| ⑥بفر اسٹروک | ø32~ø50 | ø32~ø50 | ø63~ø80 | ø63~ø125 | |
| 10 | 10 ملی میٹر | ● | ● | ● | ● |
| 20 | 20 ملی میٹر | ● | — | — | — |
| 25 | 25 ملی میٹر | — | ● | ● | ● |
| 30 | 30 ملی میٹر | ● | ● | ● | ● |
| 50 | 50 ملی میٹر | — | ● | ● | ● |
| 75 | 75 ملی میٹر | — | ● | ● | ● |
| 100 | 100 ملی میٹر | — | — | — | ● |
| ⑧محفوظ صمام فکسڈ سوراخ | |||
| سائز (ملی میٹر) |
پیڈ قطر | ||
| ø32~ø50 | ø63~ø125 | ||
| 05 | ø0.5 | ● | — |
| 07 | ø0.7 | ● | — |
| 10 | ø1.0 | ● | — |
| 01 | حوالہ ایس وی کے ایس |
— | ● |
| 02 | — | ● | |
| 03 | — | ● | |
| 04 | — | ● | |
| 05 | — | ● | |
| 06 | — | ● | |
| 07 | — | ● | |
| 08 | — | ● | |
موسم بہار کی رد عمل کی قوت
| کنکشن کا دھاگہ | ٹارک کو سخت کرنا ±5% [N·m] | بفر اسٹروک (ملی میٹر) | بہار کی رد عمل کی قوت[N] | ||
| پیتل، بشنگ کے ساتھ (JB/KB) | اسٹیل، بشنگ کے ساتھ (JF) | 0 اسٹروک پر | مکمل اسٹروک پر | ||
| M14x1 | 6.5 | — | 10 | 3 | 4.5 |
| 20 | 5 | ||||
| 30 | 5.2 | ||||
| M18x1.5 | 30 | 50 | 10 | 5 | 6.5 |
| 25 | 6.9 | 11.8 | |||
| 30 | 5 | 8.5 | |||
| 50,75 | 6.9 | 11.8 | |||
| M22x1.5 | 45 | 75 | 10 | 10 | 11.5 |
| 25 | 15 | ||||
| 30 | 13.5 | ||||
| 50,75,100 | 15 | ||||
پیڈ مواد اور خصوصیات
⚪:تھوڑا یا کوئی اثر نہیں △:حالات کے لحاظ سے استعمال کیا جا سکتا ہے X:مناسب نہیں
|
مواد
خصوصیات
|
علامت | ڈورومیٹر HS (±5°) |
رنگ کی ربڑ |
آپریٹنگ درجہ حرارت حد (°C) |
تیل مزاحمت پٹرول |
تیل مزاحمت بینزول |
بیس مزاحمت |
تیزاب مزاحمت |
موسم کی اہلیت | اوزون مزاحمت |
رگڑنا مزاحمت |
واٹر پروف | سالوینٹ مزاحمت (بینزین، ٹولوین) |
درخواست |
| این بی آر | N | 50 | سیاہ | 0 ~ 120 | ⚪ | X | △ | △ | X | X | ⚪ | △ | X | عام کام کی منتقلی، نالیدار بورڈ، وینیر پلیٹ، آئرن پلیٹ اور دیگر |
| سلیکون ربڑ | S | 45 ~ 50 | سفید | -30 ~ 200 | X | X | △ | X | ⚪ | ⚪ | X | △ | X | سیمی کنڈکٹر، ڈائی کاسٹنگ سے ہٹانا، پتلا کام، فوڈ پروسیسر |
| یوریتھین ربڑ | U | 50 ~ 60 | براؤن | 0 ~ 60 | ⚪ | X | X | X | △ | ⚪ | ⚪ | X | X | نالیدار بورڈ، آئرن پلیٹ، وینیر پلیٹ |
| ایف کے ایم | F | 60 | سیاہ | 0 ~ 250 | ⚪ | ⚪ | X | ⚪ | ⚪ | ⚪ | △ | ⚪ | ⚪ | کیمیائی کام |
| کنڈکٹیو این بی آر | جی این | 50 ~ 65 | 0 ~ 100 | △ | X | △ | X | △ | X | △ | △ | X | سیمی کنڈکٹر کا عمومی کام (جامد بجلی کی مزاحمت) | |
| کوندکٹاوی سلیکون rubbe | جی ایس | 50 ~ 60 | -10 ~ 200 | X | X | △ | X | ⚪ | ⚪ | X | △ | X | سیمی کنڈکٹر (جامد بجلی) |
مندرجہ بالا جدول ربڑ کے مواد کی صرف عمومی خصوصیات کا احاطہ کرتا ہے۔ نیلے رنگ کی علامت اپنی مرضی کے مطابق ماڈل ہے۔
مختلف صنعتی شعبوں میں نیومیٹک اجزاء (ویکیوم سکشن کپ) کی درخواست کا خاکہ
I. بنیادی طاقتیں۔
II صنعت کی طرف سے ایپلی کیشنز کو نکالنا
A. طب اور طبی صنعت
A.1: بنیادی ضروریات:صاف اور آلودگی سے پاک (FDA/GMP کے مطابق)، نرم اور غیر نقصان دہ، اور کراس آلودگی سے بچاؤ
A.2 کلیدی منظرنامے:
1. دواسازی کی پیکیجنگ: منشیات کی بوتل / فارماسیوٹیکل پلیٹ / انفیوژن بیگ اٹھاؤ (فوڈ گریڈ سلیکون سکشن کپ، کوئی ذرہ بہایا نہیں)
2. میڈیکل ڈیوائس اسمبلی: جراحی کے آلات/طبی کیتھیٹرز/ مصنوعی اعضاء سے نمٹنے کے ٹکڑے (سایڈست منفی دباؤ، اخترتی سے تحفظ)
3. حیاتیاتی لیبارٹری: پیٹری ڈش/سینٹری فیوج ٹیوب/ریجنٹ کارڈ کی منتقلی (کیمیائی مزاحم، جراثیم سے پاک ہم آہنگ)
B. الیکٹرانکس اور سیمی کنڈکٹر انڈسٹری
B.1 بنیادی تقاضے:مخالف جامد (10⁶-10¹¹Ω)، درست پوزیشننگ (غلطی ≤0.01mm)، سکریچ مزاحمت
B.2 کلیدی منظرنامے:
1. چپ/سیمک کنڈکٹر: ویفر ہینڈلنگ، چپ پیکیجنگ (غیر محفوظ سیرامک/اینٹی سٹیٹک سلیکون سکشن کپ، پھٹنے سے بچنے کے لیے یکساں منفی دباؤ)
2. پی سی بی/اجزاء: لچکدار پی سی بی، مائیکرو اجزاء (0402 ریزسٹرس) سطح پر لگے ہوئے (پتلے سلیکون/جیل/مائیکرو سکشن کپ جو جھریوں/پھاڑ کو روکنے کے لیے)
3. ڈسپلے: LCD/OLED پینل، ٹچ گلاس گریب (اعلی شفاف مواد، کوئی داغ اور خروںچ نہیں)
C. آٹوموبائل اور آٹو پارٹس کی صنعت
C.1 بنیادی تقاضے:بڑا سکشن (سنگل سکشن ڈسک ≥500N)، کثیر تصریح موافقت (دھاتی/پلاسٹک/گلاس)، غیر پرچی
C.2 کلیدی منظرنامے:
4. باڈی مینوفیکچرنگ: اسٹیل پلیٹ / ڈور فریم ہینڈلنگ ویلڈنگ (بڑے قطر کا ربڑ / ملٹی سکشن کپ سرنی، اینٹی سلپ ساخت)
5. گلاس / اندرونی: ونڈ اسکرین کی تنصیب، چمڑے کی سیٹ کی سطح کی منتقلی (درجہ حرارت مزاحم سلیکون / سپنج سکشن کپ، اخترتی تحفظ)
6. حصے: انجن سلنڈر باڈی / گیئر باکس ہاؤسنگ گریب (ویکیوم + مکینیکل لاک، اینٹی فال)
D. خوراک اور پیکیجنگ انڈسٹری
D.1 بنیادی تقاضے:فوڈ گریڈ میٹریل (ایف ڈی اے مصدقہ)، صاف کرنے میں آسان، کچلنے والا مزاحم
D.2 کلیدی منظرنامے:
1. کھانے کی ہینڈلنگ: سینکا ہوا سامان / تازہ گوشت / پھلوں کی چھانٹی (کم سکشن سپنج سکشن کپ، بو کے بغیر اور دھونے میں آسان)
2. پیکیجنگ آٹومیشن: پیکیجنگ بیگ کھولنا، جراثیم سے پاک کارٹن مولڈنگ (جامد خاتمہ/ملٹی پوائنٹ سکشن، پتلی/سخت پیکیجنگ کے لیے موزوں)
E. لاجسٹک اور گودام کی صنعت
E.1 بنیادی تقاضے:موثر موافقت (سامان کی متعدد وضاحتیں)، مستحکم دباؤ، مخالف زوال
E.2 کلیدی منظرنامے:
1. کارٹن ہینڈلنگ: ای کامرس کارٹن چھانٹنا (سایڈست سکشن اری، ویکیوم پریشر)
2. پلیٹ/رول: ووڈ بورڈ/پلاسٹک فلم رول ٹرانسفر (لمبی پٹی/کنولر سکشن کپ، آفسیٹ کو روکنے کے لیے یکساں جذب)
F. نئی توانائی اور خصوصی صنعتیں۔
F.1 نئی توانائی (لتیم بیٹری/پی وی):
1. لیتھیم بیٹری پلیٹ (اینٹی سٹیٹک پورس سکشن کپ، اینٹی ڈسٹ)، فوٹو وولٹک گلاس (بڑا سکشن سلیکون سکشن کپ، کوئی سکریچ نہیں)
F.2 پرنٹنگ اور کاغذ
1. کاغذ/مطبوعہ مادے کی گرفت (جاذب کاغذی مواد، پھاڑنے اور سیاہی کی آلودگی کو روکنے کے لیے ہلکا سا منفی دباؤ)
III بنیادی موافقت کی منطق کا خلاصہ
| ورک پیس کی خصوصیات | پائپیٹ موافقت کا پروگرام | متعلقہ صنعت کے منظرنامے۔ |
| پتلی / نازک / صحت سے متعلق | سلیکون/سیرامک مواد، مائیکرو نیگیٹو پریشر، مائیکرو سکشن نوزل | الیکٹرانک سیمی کنڈکٹرز، فارماسیوٹیکل |
| بھاری اشیاء/بڑے سائز | ربڑ کا مواد، بڑے قطر کا سکشن کپ، ملٹی سکشن کپ سرنی | آٹوموبائل، لاجسٹکس پینل |
| صحت/آلودگی کی روک تھام | فوڈ/میڈیکل گریڈ سلیکون، صاف کرنے میں آسان ڈھانچہ | دوا، کھانا |
| نرم / فاسد سطحیں۔ | سپنج مواد، deformable سکشن کپ | کار کے اندرونی حصے، کھانا |
| اینٹی سٹیٹک ضروریات | اینٹی سٹیٹک سلیکون، آئن ونڈ اسسٹڈ | الیکٹرانک سیمی کنڈکٹر |
